【バーチカル曲線】公式の計算方法をわかりやすく解説「例題を使って説明します」

このブログでは「バーチカル曲線」の計算方法を例題を使って分かりやすく解説いたします。
現場測量や丁張設置の際に必要となる計算です。
土木工事に携わる方のスキルアップになれば幸いです。

バーチカル曲線とは

道路の縦断勾配の変化点に曲線を挿入し、徐々に勾配を変化させて車やバイクがスムーズに走れるようにする曲線です。
この曲線を「縦断曲線」または「バーチカルカーブ(vertical curve)」とも言います。

公式

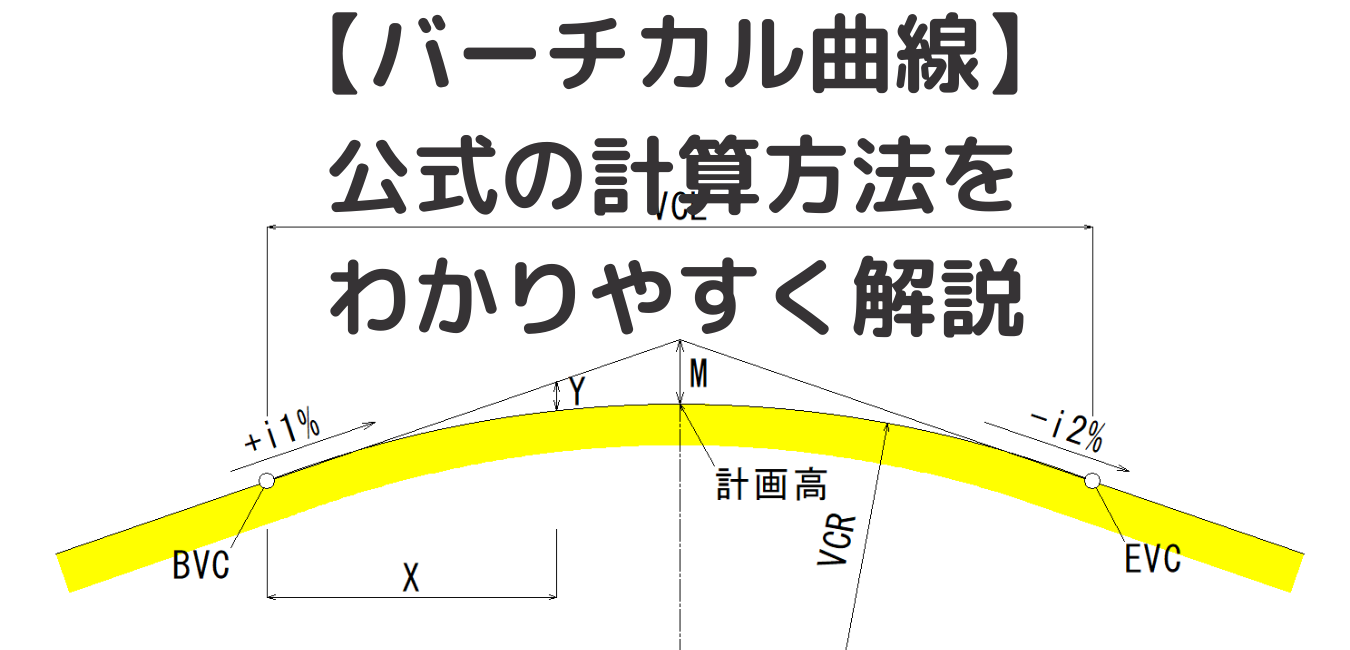

標準的な縦断図です。
左側から「i1%」の上り坂を登ってきて、右側「i2%」の下り坂を降りていくイメージ図です。


$$M=\frac{(i1-i2)}{800}×VCL$$

$$Y=\frac{(i1-i2)}{(200×VCL)}X^2$$

$$VCR=\frac{VCL}{i}$$

$$VCL=VCR×i$$

VCL:縦断曲線長(縦断曲線を設置する区間)
VCR:縦断曲線半径
i : 勾配(前後の勾配の差)

実際に計算してみよう

例として計画縦断図を作成しました。
2つのバーチカル曲線が入っていますので一つ一つ計算してみましょう。

№2のバーチカル(VCL=20.000)の計算

詳細縦断図です。

丁張を5mピッチで設置するものとして、5.0%での№1+15.0の値を計算します。

$$5.00m×0.05=0.250m$$
$$15.500(BVC)+0.250=15.750m$$
となります。

続いて、№2の16.000から-3.0%での№2+5.0の値を計算します。

$$5.00m×(-0.03)=-0.150m$$
$$16.000+(-0.150)=15.850m$$
となります。

「M」と「Y」の値を先ほど紹介した公式より算出します。

$$M=\frac{(i1-i2)}{800}×VCL=\frac{(5.0-(-3.0))}{800}×20.000=0.200m$$
ということで、M=0.200mとなります。

$$Y=\frac{(i1-i2)}{(200×VCL)}X^2=\frac{(5.0-(-3.0))}{(200×20.000)}×5.000^2=0.050m$$
ということで、Y=0.050mとなります。

では、№2の16.000からMを引き算して計画高さを求めます。
$$№2の計画高=16.000-0.200=15.800m$$
したがって、№2の計画高さは15.800mとなります。

次に№1+15.0・№2+5.0の計画高を計算します。
№1+15.0の「15.750m」からYを引き算します。
$$№1+15.0の計画高=15.750-0.050=15.700m$$
№2+5.0の「15.850m」からYを引き算します。
$$№2+5.0の計画高=15.850-0.050=15.800m$$
となります。

ちなみに、バーチカル曲線の頂点は№2+2.5m付近になります。

VCR(縦断曲線半径)を求めます。
ここでの計算は、勾配を5.0%=0.050、3.0%=0.030として行います。

$$VCR=\frac{VCL}{i}=\frac{20.000}{(0.050-(-0.030))}=250.0m$$
となります。

№3+10.0のバーチカル(VCL=10.000)の計算

詳細縦断図です。

丁張を2.5mピッチで設置するものとして、-3.0%での№3+7.5の値を計算します。

$$2.50m×(-0.03)=-0.075m$$
$$15.250(BVC)+(-0.075)=15.175m$$
となります。

続いて、№3+10.0の15.100mから-1.0%での№3+12.5の値を計算します。

$$2.50m×(-0.01)=-0.025m$$
$$15.100+(-0.025)=15.075m$$
となります。

「M」と「Y」の値を公式より算出します。

$$M=\frac{(i1-i2)}{800}×VCL=\frac{((-3.0)-(-1.0))}{800}×10.000=-0.025m$$
ということで、M=-0.025mとなります。

$$Y=\frac{(i1-i2)}{(200×VCL)}X^2=\frac{((-3.0)-(-1.0))}{(200×10.000)}×2.500^2=-0.006m$$
ということで、Y=-0.006mとなります。

では、№3+10.0の15.100からMを引き算して計画高さを求めます。
$$№3+10.0の計画高=15.100-(-0.025)=15.125$$
したがって、№3+10.0の計画高さは15.125mとなります。

次に№3+7.5・№3+12.5の計画高を計算します。
№3+7.5の「15.175m」からYを引き算します。
$$№3+7.5の計画高=15.175-(-0.006)=15.181m$$
№3+12.5の「15.075m」からYを引き算します。
$$№3+12.5の計画高=15.075-(-0.006)=15.069m$$
となります。

VCR(縦断曲線半径)を求めます。
ここでの計算は、勾配を3.0%=0.030、1.0%=0.010として行います。

$$VCR=\frac{VCL}{i}=\frac{10.000}{((-0.030)-(-0.010))}=500.0m$$
となります。

終わりに

このブログでは、「バーチカル曲線」の計算方法について解説しました。

公式は次の通りです。
$$M=\frac{(i1-i2)}{800}×VCL$$

$$Y=\frac{(i1-i2)}{(200×VCL)}X^2$$

$$VCR=\frac{VCL}{i}$$

$$VCL=VCR×i$$

VCL:縦断曲線長(縦断曲線を設置する区間)
VCR:縦断曲線半径
i : 勾配(前後の勾配の差)

現場で使える計算式ですので、丁張設置の際に使っていただければ幸いです。

丁張設置後は、必ず自分の目で丁張全体を見通してみましょう。
計算が間違っている場合はすぐにわかるチェック方法です。

最後まで読んでいただきありがとうございました。
