軽量鋼矢板土留めの簡易検討をExcelで行う方法｜初心者向けに考え方を解説

軽量鋼矢板を使った土留め工事では、掘削深さ、土質、地下水、上載荷重、腹起し、切梁サポートなど、確認しなければならない条件がいくつもあります。

現場でよくある悩みとして、

「軽量鋼矢板の土留めを使うけれど、検討方法がよく分からない」
「腹起しや切梁サポートの考え方が難しい」
「Excelで簡単に確認できる方法はないのか」
「若手社員に土留めの基本を教えたいけれど、説明が難しい」

このようなものがあります。

特に、土木施工管理の経験が浅い人にとって、土留めの計算はかなり難しく感じると思います。

土圧、反力、曲げモーメント、許容応力度、軸力など、専門用語が多く出てくるからです。

この記事では、軽量鋼矢板土留めの基本と、Excelを使って簡易検討を行う考え方について、初心者向けに分かりやすく解説します。

ただし、最初に大切なことをお伝えしておきます。

この記事で説明する内容は、あくまで軽量鋼矢板土留めの「簡易検討」の考え方です。

正式な設計照査や詳細設計を代替するものではありません。

実際の工事で使用する場合は、発注者、元請、設計者、メーカー資料、現場条件を必ず確認してください。

軽量鋼矢板土留めとは

軽量鋼矢板土留めとは、掘削した地盤が崩れないように、軽量鋼矢板を地中に建て込み、腹起しや切梁などで支える仮設土留めの一種です。

主に、比較的小規模な掘削工事で使用されることが多いです。

たとえば、

管路工事
側溝工事
水路工事
小規模な構造物の基礎掘削
仮設の開削工事

このような現場で使われます。

軽量鋼矢板は、名前のとおり比較的軽量で、施工性がよいという特徴があります。

ただし、軽量だからといって、何も検討せずに使用してよいわけではありません。

掘削深さが深くなれば、土が矢板を押す力は大きくなります。

周辺に重機や資材を置けば、上載荷重として土留めに影響します。

地下水がある場合は、水圧や地盤のゆるみも考えなければなりません。

つまり、軽量鋼矢板土留めは、現場でよく使われる身近な仮設材ですが、条件によっては危険側になる可能性もあります。

そのため、簡易的であっても、土圧や部材にかかる力の流れを確認しておくことが大切です。

軽量鋼矢板土留めの基本構成

軽量鋼矢板土留めは、主に次の部材で構成されます。

軽量鋼矢板
腹起し
切梁
切梁サポート
根入れ部分

軽量鋼矢板は、地盤の崩壊を直接受け止める部材です。

掘削面に沿って建て込まれ、背面の土圧を受けます。

腹起しは、軽量鋼矢板に作用する力を横方向に受ける部材です。

矢板から伝わる力を切梁へ伝える役割があります。

切梁は、左右の土留めを突っ張る部材です。

一般的な土留めでは、切梁によって左右の腹起しを支えます。

軽量鋼矢板の簡易な土留めでは、切梁サポートや切梁ジャッキと呼ばれる製品を使用することがあります。

根入れ部分は、掘削底より下に入っている矢板の部分です。

掘削底より上だけでなく、掘削底より下の安定も土留めでは重要です。

このように、軽量鋼矢板土留めは、矢板だけで成り立っているわけではありません。

矢板、腹起し、切梁サポート、根入れがそれぞれ関係しながら、土圧に抵抗しています。

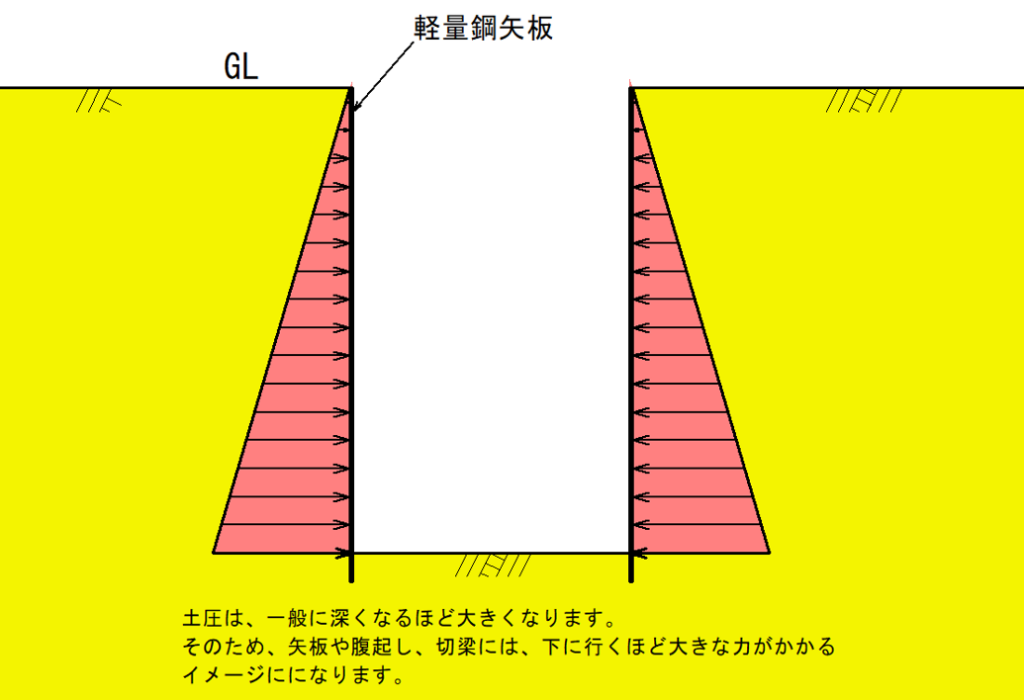

土留めに作用する「土圧」とは

土留めを考えるうえで、まず理解したいのが土圧です。

土圧とは、地盤が土留めに向かって押してくる力のことです。

掘削すると、地盤は掘削側へ動こうとします。

その動きを軽量鋼矢板が受け止めます。

このとき、軽量鋼矢板に作用する力が土圧です。

基本的には、掘削が深くなるほど土圧は大きくなります。

また、土の種類によっても変わります。

砂質土なのか、粘性土なのか。
締まった地盤なのか、ゆるい地盤なのか。
地下水があるのか、ないのか。
掘削周辺に重機や資材があるのか。

これらの条件によって、土留めにかかる力は変わります。

初心者の方は、まず次のように理解すると分かりやすいです。

掘削が深いほど、土留めにかかる力は大きくなる。
地盤が悪いほど、土留めに不利になる。
地下水があると、さらに注意が必要になる。
掘削周辺に荷重があると、土留めにかかる力が増える。

このようなイメージを持つことが、土留め検討の第一歩です。

軽量鋼矢板土留めで確認する主な項目

軽量鋼矢板土留めの簡易検討では、主に次のような項目を確認します。

軽量鋼矢板の曲げ
腹起しの曲げ
切梁サポートの軸力
支保工の配置
根入れ長の考え方

軽量鋼矢板は、土圧を受けることで曲げられます。

この曲げに対して、使用する軽量鋼矢板が耐えられるかを確認します。

腹起しも同じです。

軽量鋼矢板から伝わる力を受けるため、腹起しにも曲げが発生します。

腹起しの支点間隔が長くなると、曲げが大きくなりやすくなります。

切梁サポートには、左右から押される力が軸力として作用します。

切梁サポートの許容軸力を超えると危険です。

そのため、切梁サポートにどれくらいの力がかかるのかを確認する必要があります。

また、掘削底より下にどれくらい矢板を入れるのかという根入れ長も重要です。

ただし、根入れ長や地盤全体の安定については、簡易検討だけで判断しない方がよい場合があります。

特に、掘削が深い場合、地下水がある場合、軟弱地盤の場合、近接構造物がある場合は、詳細な検討が必要になることがあります。

Excelで軽量鋼矢板土留めを簡易検討するメリット

軽量鋼矢板土留めの検討を毎回手計算で行うのは大変です。

掘削深さを変える。
土質条件を変える。
使用部材を変える。
腹起しの支点間隔を変える。
切梁段数を変える。

このように、条件を少し変えるだけで、計算結果も変わります。

手計算だけで何パターンも比較しようとすると、時間がかかります。

また、計算ミスも起きやすくなります。

そこで便利なのがExcelです。

Excelを使えば、入力条件を変更することで、土圧や部材照査の結果を確認しやすくなります。

特に、現場監督が概略の検討を行う場合には、Excelによる簡易検討は有効です。

たとえば、

掘削深さを変えた場合にどうなるか
1段切梁で足りるのか
2段切梁にした方がよいのか
腹起しの支点間隔を短くするとどうなるか
切梁サポートの種類を変える必要があるのか

このような比較がしやすくなります。

さらに、若手社員の教育にも役立ちます。

Excelで条件を変えながら確認すると、

「掘削深さが深くなると厳しくなる」
「支点間隔が長いと腹起しが厳しくなる」
「切梁段数を増やすと負担が変わる」

ということを感覚的に理解しやすくなります。

ただし、Excelはあくまで道具です。

ExcelでOKと表示されたからといって、すべての現場で安全という意味ではありません。

現場条件の確認が最も重要です。

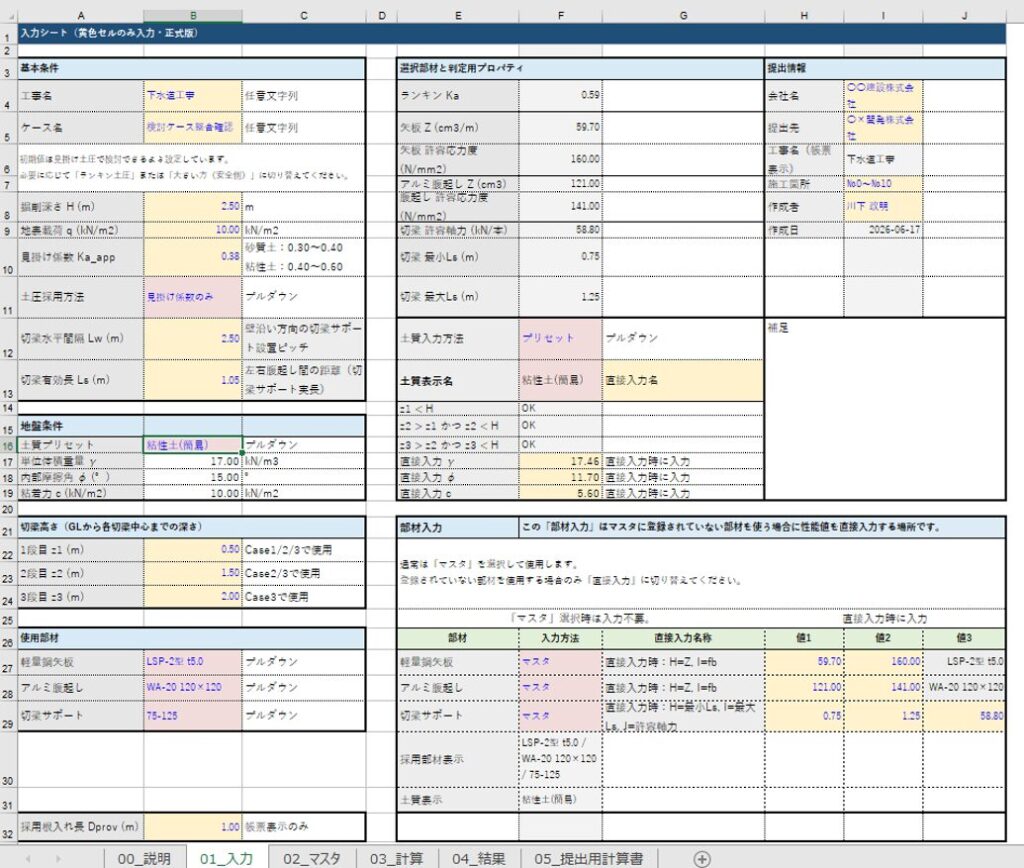

Excel簡易検討で入力する主な条件

軽量鋼矢板土留めをExcelで簡易検討する場合、主に次のような条件を入力します。

掘削深さ
土質条件
地下水位
上載荷重
軽量鋼矢板の種類
腹起し材
切梁サポート
腹起しの支点間隔
切梁サポートの有効長
切梁段数

掘削深さは、土留め検討で非常に重要な条件です。

掘削が深くなるほど、土圧が大きくなり、矢板や支保工にかかる力も大きくなります。

土質条件も重要です。

土の単位体積重量、内部摩擦角、粘着力、土圧係数などが関係します。

初心者の方には難しい部分ですが、土質条件は土留めに大きく影響します。

地下水位も注意が必要です。

地下水がある場合は、水圧や地盤の安定に影響します。

簡易検討でどこまで考慮できるかは、ツールの前提条件や現場条件によって異なります。

上載荷重とは、掘削周辺に載る荷重のことです。

たとえば、バックホウ、ダンプ、資材、仮設材、既設構造物などです。

掘削の近くに重いものがあると、その荷重が土留めに影響する場合があります。

また、使用する部材の種類も重要です。

同じ軽量鋼矢板でも、断面性能が違えば耐えられる力も変わります。

腹起し材や切梁サポートも同じです。

部材ごとの許容値を確認しながら検討する必要があります。

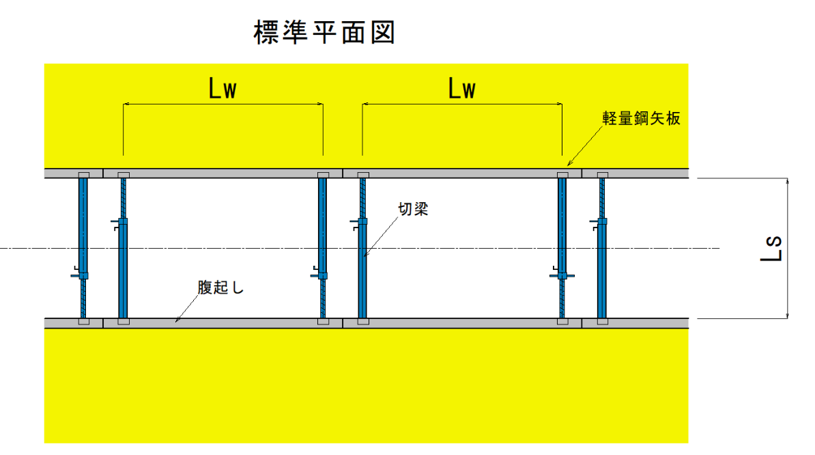

腹起し支点間隔と切梁サポート有効長の考え方

初心者がつまずきやすいのが、腹起し支点間隔と切梁サポート有効長です。

腹起し支点間隔とは、腹起しが支えられている間隔のことです。

簡単に言うと、腹起しがどのくらいの長さで力を受けているかということです。

支点間隔が長いと、腹起しに発生する曲げが大きくなりやすくなります。

反対に、支点間隔を短くすると、腹起しの負担を小さくできる場合があります。

切梁サポート有効長は、切梁サポートが実際に力を受ける長さの考え方です。

製品としての全長と、検討上の有効長は同じとは限りません。

有効長は、切梁サポートの座屈や許容軸力に関係します。

座屈とは、細長い部材が圧縮力を受けたときに、まっすぐ耐えられず、横に曲がるように変形してしまう現象です。

切梁サポートは圧縮力を受ける部材なので、有効長の考え方が重要になります。

このあたりは、文章だけでは理解しにくい部分です。

そのため、Excelツールや図解を使いながら確認すると、かなり理解しやすくなります。

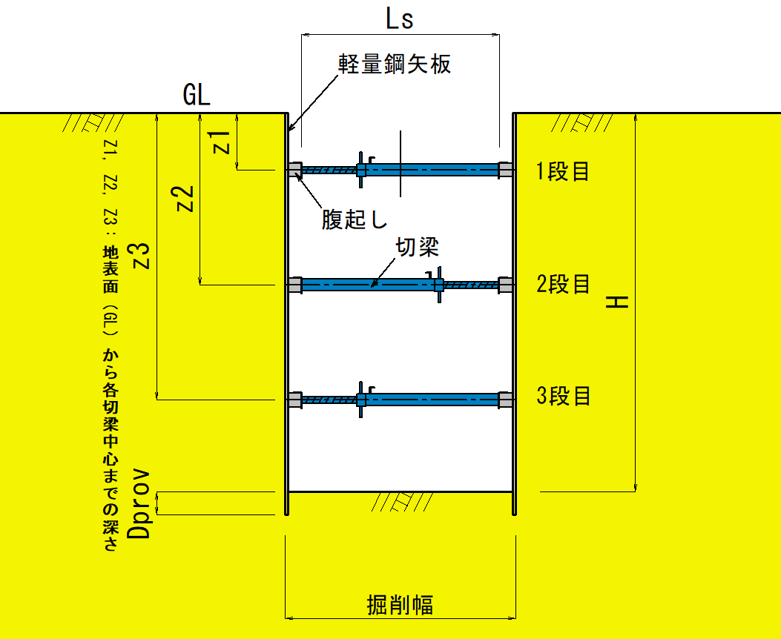

1段切梁・2段切梁・3段切梁の考え方

軽量鋼矢板土留めでは、掘削深さや土圧条件によって、切梁の段数を検討することがあります。

浅い掘削であれば、1段切梁で対応できる場合があります。

しかし、掘削が深くなったり、土圧が大きくなったりすると、1段では厳しくなることがあります。

その場合、2段切梁や3段切梁を検討することになります。

切梁段数を増やすと、軽量鋼矢板や腹起しに作用する力の分担が変わります。

ただし、段数を増やせば必ず安全というわけではありません。

施工性、作業空間、掘削手順、切梁の設置高さ、重機作業、作業員の動線なども考える必要があります。

現場では、計算上のOK・NGだけでなく、実際に施工できるかどうかも重要です。

Excelで簡易検討する場合は、

1段で検討する
NGなら2段を検討する
必要に応じて3段を検討する

という流れで確認すると分かりやすいです。

ただし、3段が必要になるような条件では、簡易検討だけで判断せず、詳細検討や設計者への確認を行うことをおすすめします。

簡易検討と詳細設計の違い

ここは非常に大切です。

軽量鋼矢板土留めをExcelで検討する場合、簡易検討と詳細設計の違いを理解しておく必要があります。

簡易検討とは、現場条件を整理し、概略的に部材の安全性を確認するための検討です。

主に、

部材選定の目安
条件比較
社内確認
若手社員の学習
協議前の事前確認

このような目的で使います。

一方、詳細設計は、現場条件、地盤条件、地下水、近接構造物、施工順序、変位、安定性などを含めて、より詳しく検討するものです。

発注者や元請から正式な計算書を求められる場合は、指定された基準や様式に従う必要があります。

簡易検討でOKになったとしても、次のような条件では詳細検討が必要になる場合があります。

掘削が深い
地下水位が高い
軟弱地盤である
近接構造物がある
道路、鉄道、河川、重要構造物に近い
掘削周辺に大きな上載荷重がある
変位管理が重要になる
発注者や元請から正式な設計照査を求められている

つまり、Excel簡易検討は便利ですが、すべてを判断するものではありません。

あくまで、現場監督が条件を整理し、検討の流れを理解し、概略の安全性を確認するためのものです。

Excel簡易検討でOKの場合の考え方

Excel簡易検討でOKと表示された場合でも、すぐに「これで絶対に大丈夫」と判断してはいけません。

OKとは、入力した条件とツールの前提条件の範囲内で、簡易的な判定がOKという意味です。

現場条件が正しく入力されていない場合、当然ながら結果も正しくなりません。

たとえば、

掘削深さを小さく入力していた
上載荷重を考慮していなかった
地下水位を見落としていた
実際の土質と入力条件が違っていた
腹起しの支点間隔を間違えていた
使用する部材の種類が違っていた

このような場合、Excel上ではOKでも、実際の現場では危険側になる可能性があります。

そのため、OK判定はあくまで確認結果の一つとして扱うべきです。

実工事では、発注者、元請、設計者、メーカー資料、現場条件を確認したうえで判断する必要があります。

Excel簡易検討でNGの場合の考え方

Excel簡易検討でNGになった場合は、原因を確認することが大切です。

NGになったからといって、すぐにその工法が使えないという意味ではありません。

条件を見直すことで改善できる場合があります。

たとえば、

軽量鋼矢板の種類を変更する
腹起し材を変更する
腹起しの支点間隔を短くする
切梁サポートを変更する
切梁段数を増やす
掘削深さや施工手順を見直す
上載荷重の配置を見直す

このような対応が考えられます。

ただし、条件変更には施工上の制約があります。

計算上はOKでも、現場で設置できない配置では意味がありません。

また、部材を大きくすればよいという単純な話でもありません。

作業空間、掘削幅、重機作業、施工手順、安全通路など、現場全体で確認する必要があります。

NGが出た場合は、

どの部材がNGなのか
どの条件が厳しいのか
条件変更で改善できるのか
詳細検討が必要なのか

この順番で確認すると分かりやすいです。

軽量鋼矢板土留めをExcelで検討するときの注意点

Excelで軽量鋼矢板土留めを検討するときは、次の点に注意してください。

まず、入力条件を正しく整理することです。

Excelは、入力された条件をもとに計算します。

入力条件が間違っていれば、計算結果も間違います。

特に、掘削深さ、土質条件、地下水位、上載荷重、部材条件、支点間隔は重要です。

次に、メーカー資料を確認することです。

軽量鋼矢板、腹起し材、切梁サポートには、それぞれ使用条件や許容値があります。

古い資料や別製品の数値を使わないように注意が必要です。

また、発注者や元請の考え方も確認してください。

工事によっては、指定様式の計算書が必要な場合があります。

設計者の確認が必要な場合もあります。

現場監督がExcelで簡易検討した資料は、社内確認や事前協議には役立ちます。

しかし、正式な提出資料として使えるかどうかは、工事ごとの条件によって異なります。

最後に、現場条件を必ず確認してください。

地盤、地下水、周辺構造物、上載荷重、施工手順、重機配置、作業ヤードなど、現場には計算だけでは判断できない要素があります。

土留めは、施工中の安全に直結します。

そのため、Excelの結果だけで判断せず、現場全体を見て判断することが大切です。

初心者が土留め検討でつまずきやすいポイント

土留め検討では、初心者がつまずきやすいポイントがいくつかあります。

まず、土圧係数の意味です。

土圧係数は、土がどの程度の力で土留めを押すかを考えるための係数です。

しかし、実務では見掛け土圧、ランキン土圧など、複数の考え方が出てきます。

この違いを最初から完璧に理解するのは難しいと思います。

まずは、

土圧の考え方には複数ある
条件によって採用する考え方が変わる
簡易検討では安全側の考え方が重要になる

このように理解するとよいです。

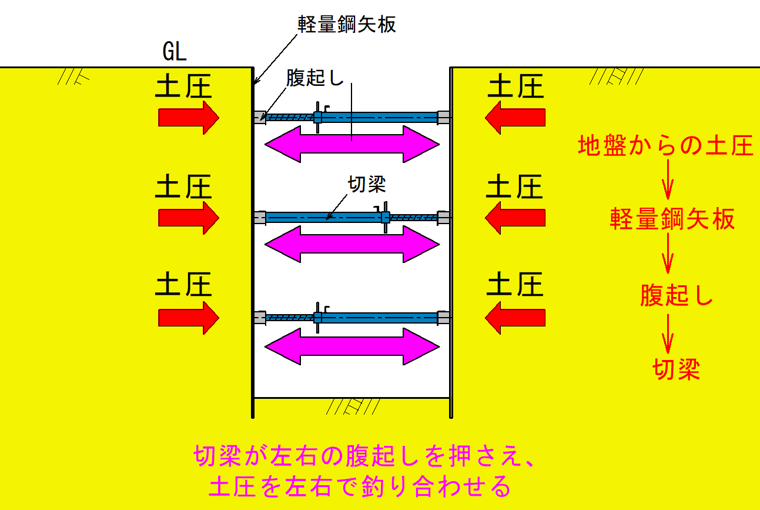

次に、腹起しと切梁の役割です。

軽量鋼矢板が土圧を受け、腹起しがその力を受け、切梁サポートが左右を突っ張る。

この力の流れをイメージできると、検討内容が理解しやすくなります。

また、OK・NGの意味も誤解しやすいです。

OKは絶対安全という意味ではありません。

NGはすぐに施工不可という意味でもありません。

OKは、入力条件と検討条件の範囲内で簡易判定が成立しているという意味です。

NGは、条件変更や詳細検討が必要というサインです。

この違いを理解するだけでも、Excel検討の見方がかなり変わります。

Excel軽量鋼矢板簡易検討ツールでできること

私が作成した「Excel軽量鋼矢板簡易検討ツール」では、軽量鋼矢板土留めの簡易検討をExcel上で行えるようにしています。

主な目的は、若手社員や土木施工管理の経験が浅い人が、軽量鋼矢板土留めの考え方を学びながら、簡易的に検討条件を整理できるようにすることです。

このツールでは、主に次のような内容を確認できます。

掘削深さなどの入力条件の整理
土質条件の入力
上載荷重の入力
軽量鋼矢板の確認
腹起しの確認
切梁サポートの確認
1段、2段、3段切梁の検討
OK・NG判定

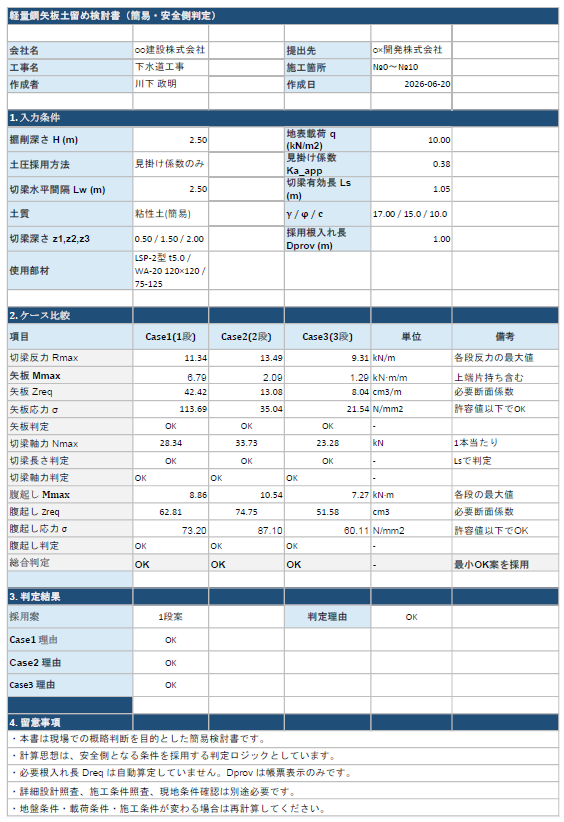

提出用計算書形式での整理

もちろん、このExcelツールも正式な詳細設計を代替するものではありません。

あくまで簡易検討用です。

ただ、現場で条件を整理したり、若手社員に土留めの考え方を説明したり、検討の流れを理解したりするには役立つと思います。

特に、土留めの計算書を見ても何を確認しているのか分からない人には、Excelで条件を変えながら確認する方法がおすすめです。

note教材で詳しい使い方を解説しています

この記事では、軽量鋼矢板土留めの基本と、Excelで簡易検討する考え方を解説しました。

ただし、この記事では、Excelツールの具体的な操作方法や、詳しい入力手順、判定結果の読み方まではすべて公開していません。

詳しい内容は、noteで販売している教材の中で解説しています。

教材の内容は、次の2つのセットです。

PDF教材
「Excel軽量鋼矢板簡易検討ツールの使用方法と、土留めについて」

Excelデータ
「Excel軽量鋼矢板簡易検討ツール」

販売価格は1,800円です。

note

Excel軽量鋼矢板簡易検討ツール＋PDF教材

PDF教材では、軽量鋼矢板土留めの基本、Excelツールの入力方法、判定結果の見方、NG時の確認方法、提出用計算書の確認方法などを解説しています。

Excelデータとセットにしているので、教材を読みながら実際にExcelで確認できます。

次のような方におすすめです。

軽量鋼矢板土留めを基礎から学びたい人
Excelで土留めの簡易検討をしたい人
若手社員に土留めの考え方を教えたい人
現場で検討条件を整理したい人
土留め計算書の見方を理解したい人
腹起しや切梁サポートの考え方を学びたい人

繰り返しになりますが、この教材とExcelツールは、簡易検討用です。

詳細設計や正式な設計照査を代替するものではありません。

実工事で使用する場合は、必ず発注者、元請、設計者、メーカー資料、現場条件を確認してください。

まとめ｜軽量鋼矢板土留めは「力の流れ」を理解することが大切

軽量鋼矢板土留めを理解するうえで大切なのは、計算式を丸暗記することではありません。

まずは、力の流れを理解することです。

土が軽量鋼矢板を押す。
軽量鋼矢板が土圧を受ける。
腹起しがその力を受ける。
切梁サポートが左右を支える。
各部材が許容値以内に収まるか確認する。

この流れを理解できると、土留めの検討内容が見えやすくなります。

Excelを使うことで、掘削深さ、土質条件、部材条件、支点間隔、切梁段数などを変えながら、検討結果を確認できます。

これは、若手社員や初心者にとって非常に分かりやすい学習方法です。

ただし、Excel簡易検討は万能ではありません。

現場条件を無視して、Excelの結果だけで判断することは危険です。

土留めは、施工中の安全に直結する重要な仮設構造物です。

実工事では、必ず発注者、元請、設計者、メーカー資料、現場条件を確認してください。

まずはこの記事で軽量鋼矢板土留めの考え方をつかみ、さらに詳しく学びたい方は、note教材とExcelツールを活用してみてください。

軽量鋼矢板土留めの簡易検討を学ぶことで、現場での判断力や計算書を見る力が少しずつ身についていくと思います。
