「土木の勉強を始めたけど、３力学って何？」——そう思っている方に向けて、この記事では土木３力学（構造力学・水理学・土質力学）の全体像を、現場監督10年以上の経験をもとにわかりやすく解説します。
🎯 この記事の結論
土木３力学とは、「橋や道路・ダムなどを安全に作るための計算の土台」となる３つの力学体系のことです。構造力学＝「壊れないか」、水理学＝「水がどう流れるか」、土質力学＝「地面は安全か」の３つで土木設計のほぼすべてをカバーします。
この記事を読めば、土木３力学がなぜ必要なのか・現場でどう使われるのかがイメージできるようになります。
Contents
１．土木３力学とは？
土木工学には多くの専門分野がありますが、その根幹を支えるのが「土木３力学」と呼ばれる３つの力学です。
🏗️
構造力学
Structural Mechanics
橋・建物・擁壁などの構造物が力（荷重）を受けたとき、壊れないかどうかを計算する学問。
💧
水理学
Hydraulics
河川・排水路・ダムなどで水がどう流れるか・どれだけ流せるかを計算する学問。
🌍
土質力学
Soil Mechanics
地盤がどれだけの重さに耐えられるか・崩れないかを計算する学問。
この３つを「必ず学ぶべき基礎」として土木業界では三大力学とも呼びます。
土木施工管理技士の試験でも、３力学は毎年必ず出題される最重要項目です。
２．構造力学——「壊れないか」を計算する
📖 用語解説：荷重（かじゅう）
構造物にかかる力のこと。自動車の重さ（活荷重）や構造物自身の重さ（死荷重）など、設計では複数の荷重を組み合わせて計算します。
構造力学のイメージは「材料が力にどう抵抗するか」です。たとえば橋の桁（けた）は、上を走るトラックの重さ（＝荷重）を受けながら曲がります。どのくらい曲がるか・どこで最も応力が大きいかを数式で求めるのが構造力学の仕事です。
現場でどう使われるか
- 橋の設計：支間（スパン）20 mの橋に25 tのトラックが乗ったとき、桁の最大曲げモーメントを計算
- 擁壁の設計：土圧（土が壁を押す力）に対して擁壁が転倒しないかを確認
- 仮設工事：支保工（サポート）の許容荷重を計算してコンクリート打設計画を立てる
📖 用語解説：応力（おうりょく）
材料の内部に生じる「力に対して抵抗する力」のこと。単位はN/mm²（ニュートン毎平方ミリ）。許容応力以下に抑えることが設計の基本です。
力とは何か——構造力学の出発点
構造力学を理解するには、まず「力」の正体を知ることが必要です。力は目に見えませんが、ものが変形したり移動したりすることで、力が働いていることがわかります。
力の大きさはN（ニュートン）で表し、1 Nとは質量1 kgの物体に1 m/s²の加速度を与える力のことです。

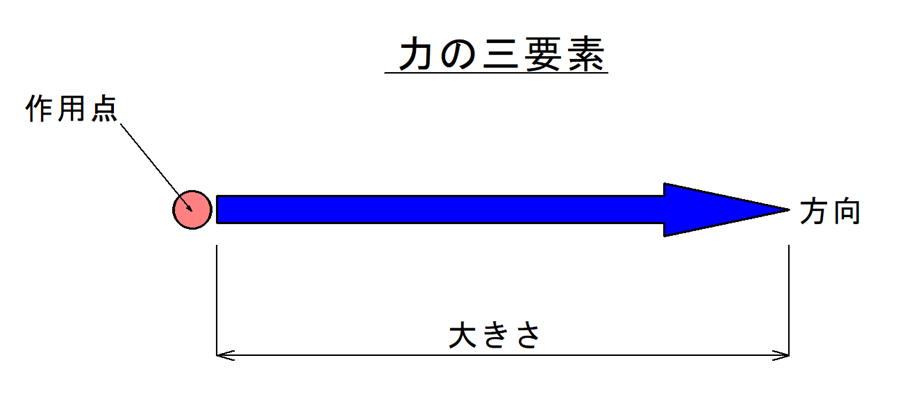

力を説明するために必要な要素は、次の３つです。
📏
大きさ
どれだけの力か（N・kN）
📍
作用点
どこに力がかかるか
➡️
方向
どの向きに力が働くか
この３つを「力の３要素」といいます。構造計算では、この３要素を正確に把握することが設計の第一歩になります。

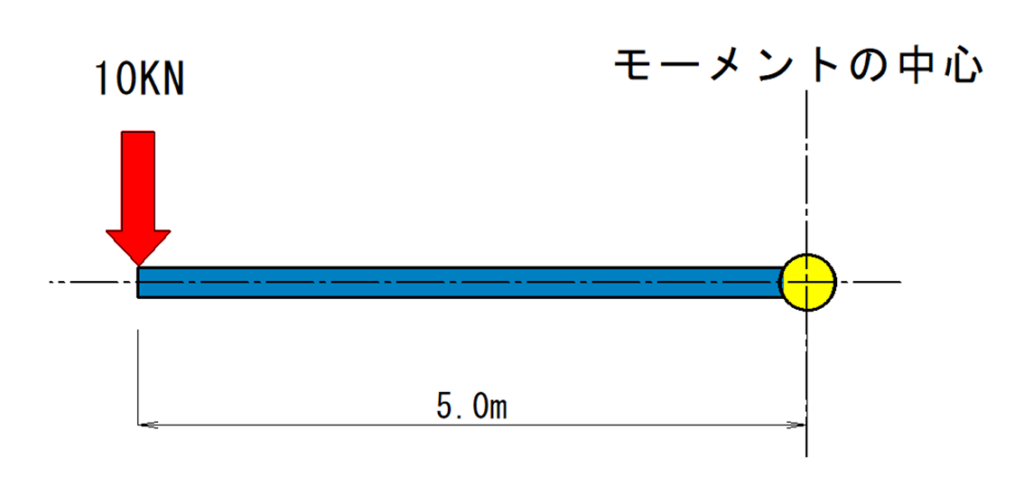

モーメントとは何か
物体を回転させようとする力の働きをモーメントといいます。モーメントは「力 × 距離」で表すことができます。
📐 モーメントの公式
M = F × L
M：モーメント（kN·m） ／ F：力（kN） ／ L：距離（m）
例）20 kN の力が作用点から 4.0 m 離れた位置に働くとき → M = 20 × 4.0 = 80 kN·m

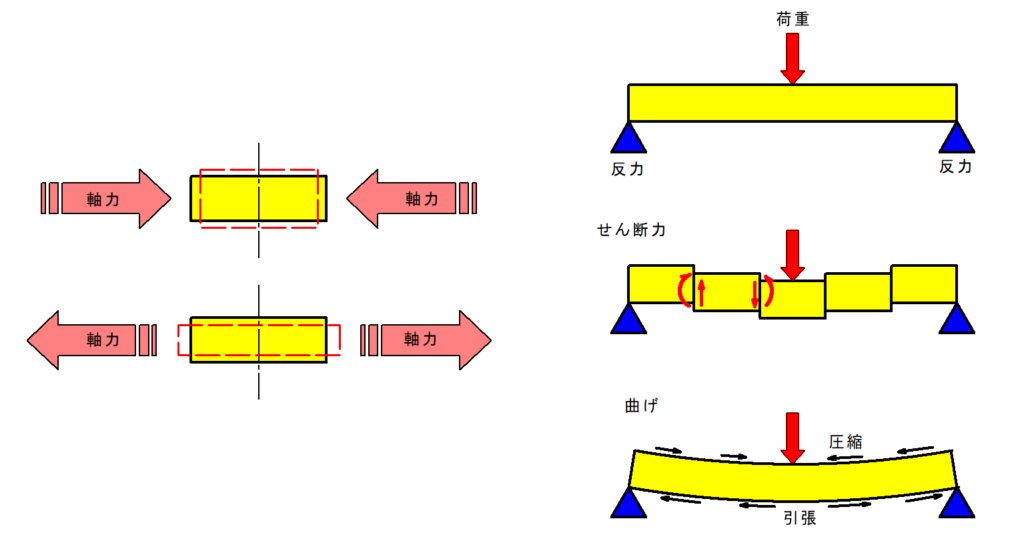

構造物に働く力の３種類
構造物に働く力は大きく分けて軸力・せん断力・曲げの３種類があります。
| 種類 | 説明 | 現場のイメージ |
|---|---|---|
| 軸力 | 部材を圧縮または引っ張る力 | 柱が上から押しつぶされる力 |
| せん断力 | 部材をはさみで切るように挟む力 | 橋桁の端部に集中する力 |
| 曲げ | 部材が湾曲し、片側に圧縮・反対側に引張の応力が発生する状態 | トラックが乗ったときに橋桁が下に反る |
⚠️ つり合いの条件（設計の大原則）
構造物が静止している状態（つり合いの状態）では、
①水平方向の力の合計＝０
②垂直方向の力の合計＝０
③各力のモーメントの合計＝０
この３条件をすべて満たす必要があります。この条件を利用して、構造物の応力を求めます。
３．水理学——「水の流れ」を計算する
水理学は「水をいかに安全にコントロールするか」を扱います。雨が降ったとき、どれだけの水が川に流れ込むか、その水を流すために水路の断面をどう設計するか——こうした問いに答えるのが水理学です。
現場でどう使われるか
- 排水路設計：時間雨量50 mmの降雨に対して、必要な排水路幅を計算
- 河川護岸：流速が速すぎると護岸が洗掘（削られること）されるため、許容流速以下に設計
- ダム放流：洪水時に放流量を調整して下流の水位を安全範囲に保つ
📖 用語解説：流量（りゅうりょう）
単位時間あたりに流れる水の体積のこと。単位はm³/s（立方メートル毎秒）。流量＝断面積×流速で計算します。
📖 用語解説：洗掘（せんくつ）
水流によって護岸や河床が削られる現象。洗掘が進むと護岸が崩壊する危険があるため、設計では流速の上限（許容流速）を定めます。
静水圧——水の中で働く圧力
水の中では、物体に対して垂直に働く力があります。これを静水圧（水圧）といいます。水圧は水深に比例して大きくなるという性質があります。
💧 静水圧の公式
p = ρgH
p：水圧（Pa＝N/m²） ／ ρ：水の密度（1,000 kg/m³） ／ g：重力加速度（9.8 m/s²） ／ H：水深（m）
例）水深5 mの水圧 → p = 1,000 × 9.8 × 5 = 49,000 Pa ≒ 49 kN/m²
全水圧と作用点
ある面積に作用する静水圧の合計を全水圧 Pといいます。水中の壁や護岸などの垂直な構造物に働く全水圧は三角形の分布で作用します。水面で0、深くなるほど大きくなるためです。
📖 全水圧の作用点
全水圧の作用点（力が集中する点）は、水面から水深の 2/3 の位置にあります。護岸や堰堤（えんてい）の設計では、この作用点の位置が転倒計算に直結する重要な数値です。
浮力——水中で構造物を浮かせる力
水の中では、水圧以外に構造物を浮かせようとする浮力が作用します。浮力は水の密度と構造物の体積に応じて変化します。
💧 浮力の公式（アルキメデスの原理）
B = ρgV
B：浮力（N） ／ ρ：水の密度（1,000 kg/m³） ／ g：重力加速度（9.8 m/s²） ／ V：水中に沈んだ体積（m³）
例）1 m³の体積が水中に沈んでいる場合 → B = 1,000 × 9.8 × 1 = 9,800 N ≒ 9.8 kN
📖 現場での浮力の注意点
地下に設置する水槽や地下構造物は、地下水位が上がると浮力で浮き上がることがあります。設計では構造物の自重が浮力を上回るかどうかを必ず確認します。
４．土質力学——「地面の強さ」を計算する
土質力学は「地盤が安全かどうか」を計算します。どんなに立派な構造物を設計しても、その下の地盤が弱ければ沈んだり崩れたりします。土質力学はその「土台の信頼性」を数値で確認する学問です。
現場でどう使われるか
- 基礎設計：軟弱地盤に構造物を建てる場合、杭の長さ・本数を地盤データから決定
- 盛土設計：高さ5 mの道路盛土が崩れないよう、のり面の安定計算を実施
- 土留め設計：掘削工事で周囲の地盤が崩れないよう、矢板の埋め込み深さを計算
📖 用語解説：地耐力（ちたいりょく）
地盤が上からの荷重に耐えられる最大限の力。単位はkN/m²（キロニュートン毎平方メートル）。軟弱地盤では地耐力が低く、改良工事が必要になります。
📖 用語解説：液状化（えきじょうか）
地震の振動で砂地盤が水分と混ざり、まるで液体のようになる現象。東日本大震災（2011年）では、千葉県浦安市で多くの住宅が液状化被害を受けました。

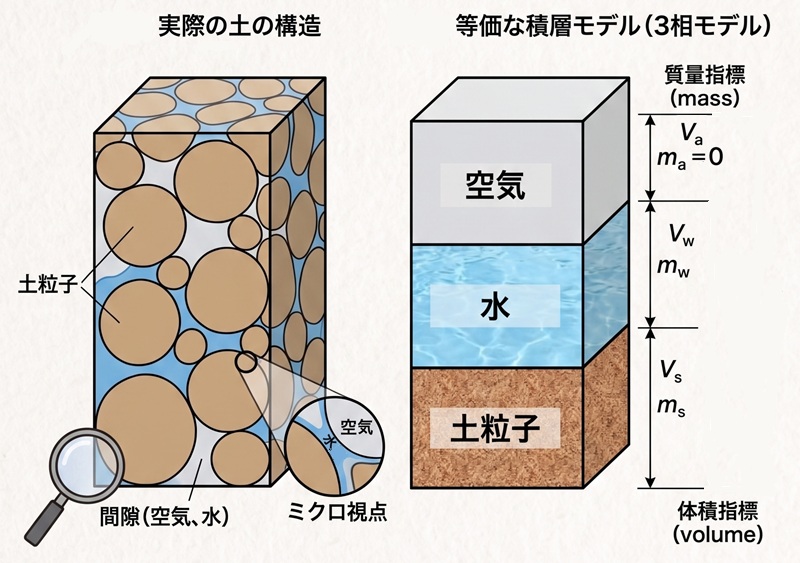

土の３要素——土はなにでできているか
土質力学を理解するには、まず「土とは何か」を知る必要があります。土は大きく分けて土粒子・水・空気の３要素で構成されています。土粒子と土粒子の隙間のことを間隙（かんげき）と呼び、そこに水や空気が入っています。
🪨
土粒子
土の骨格をつくる固体部分。質量・体積：ms・Vs
💧
水
間隙に含まれる水分。質量・体積：mw・Vw
💨
空気
間隙に含まれる気体。質量＝0、体積：Va
土の性質を表す４つの指標
土の状態を数値で表すための代表的な指標が４つあります。地盤調査の報告書でよく登場するので、意味を覚えておきましょう。
| 指標名 | 記号 | 公式 | 意味 |
|---|---|---|---|
| 土粒子の密度 | Ps | Ps = ms / Vs | 土粒子そのものの重さ |
| 間隙比 | e | e = (Va + Vw) / Vs | 土粒子に対する間隙の割合。大きいほどスカスカ |
| 含水比 | w | w = mw / ms × 100（%） | 土粒子の質量に対する水の割合。大きいほど軟弱 |
| 飽和度 | Sr | Sr = Vw / (Va + Vw) × 100（%） | 間隙全体に占める水の割合。100%＝完全飽和状態 |
📖 現場での活用例：含水比
盛土工事では、施工中に土の含水比を測定して「締め固めに適した含水比（最適含水比）」の範囲内に入っているかを確認します。含水比が高すぎると締め固まらず、低すぎると粉っぽくなって強度が出ません。

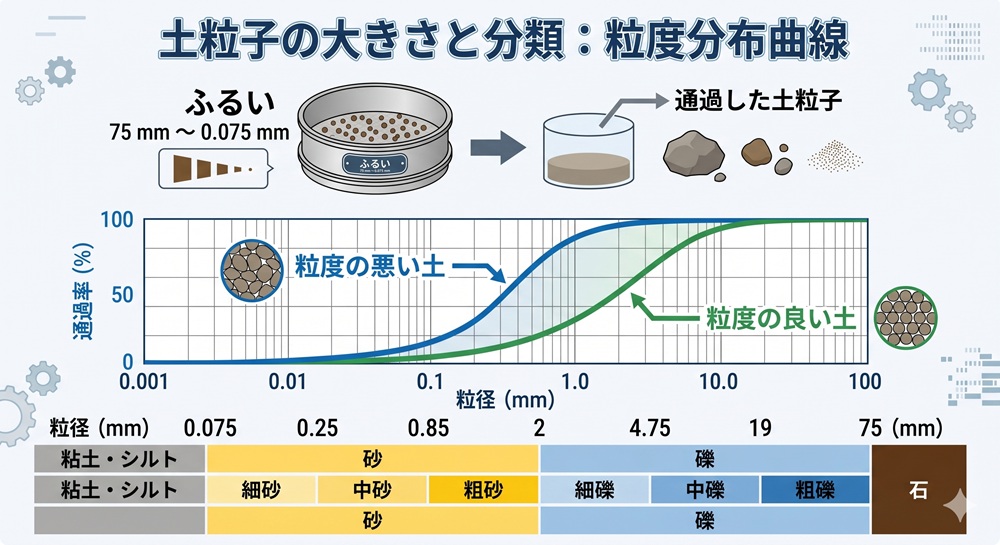

土粒子の大きさと分類
土はさまざまな大きさの粒子が混ざり合って構成されています。土粒子の大きさを粒度といい、粒度の割合を示したグラフを粒径加積曲線といいます。
| 粘土・シルト | 砂 | 礫（れき） | 石 | |||||
|---|---|---|---|---|---|---|---|---|
| 粘土 | シルト | 細砂 | 中砂 | 粗砂 | 細礫 | 中礫 | 粗礫 | 石 |
| < 0.075 mm | 0.075〜0.25 | 0.25〜0.85 | 0.85〜2 | 2〜4.75 | 4.75〜19 | 19〜75 | > 75 mm | |

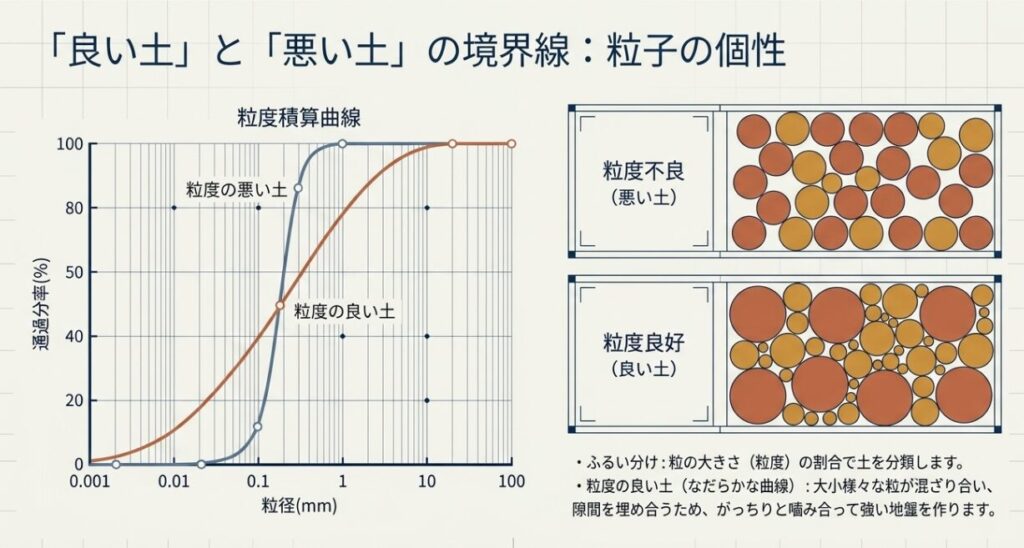

📖 粒径加積曲線の読み方
曲線がなだらか→粒度が均等な「良い土」（締め固めやすい）。曲線が急→粒度が不均等な「悪い土」（締め固めにくく、液状化リスクが高い）。
土の力学的な性質
土は水の含み方によって力学的な性質が大きく変わります。また、土粒子の種類によって２つに大別されます。
| 種類 | 強さの源 | 代表例 | 現場での注意点 |
|---|---|---|---|
| 砂質土 | 粒子同士のかみ合わせ（内部摩擦角） | 砂・砂礫 | 飽和状態で地震が来ると液状化しやすい |
| 粘性土 | 土粒子間の粘着力（粘着力c） | 粘土・シルト | 含水比が高いと軟弱で、圧密沈下が起きやすい |
📖 用語解説：圧密沈下（あつみつちんか）
粘土地盤に荷重がかかると、間隙の水がゆっくり抜けながら地盤が沈む現象。砂地盤と違って沈下が何年もかけてゆっくり進むため、軟弱地盤上の道路や建物の設計では必ず検討が必要です。
５．３力学はどうつながっているか
３力学はそれぞれ独立した学問に見えますが、実際の工事では同時に絡み合います。橋の設計を例に見てみましょう。
| 場面 | 使う力学 | 計算する内容 |
|---|---|---|
| 橋脚（きょうきゃく）の基礎設計 | 土質力学 | 地盤の地耐力・杭の本数 |
| 橋桁（はしげた）の設計 | 構造力学 | 荷重・曲げモーメント・応力 |
| 橋下の河川改修 | 水理学 | 流量・流速・洗掘防止 |
このように「地盤・構造・水」の３つが揃って初めて、安全な土木構造物が完成します。
６．初心者がやりがちな誤解
❌ よくある誤解①：「力学は設計者だけが使うもの」
現場監督・施工管理でも、土留め工の確認や盛土管理など、力学の知識が直接必要な場面は多数あります。「設計は設計者の仕事」と思って力学を避けると、現場で判断できない場面が出てきます。
❌ よくある誤解②：「３力学を全部同時に完璧に覚えようとする」
最初から全部マスターしようとすると挫折します。「まず自分の現場で最も使う力学から入る」のが効率的です。土工事が多い現場なら土質力学から、河川工事なら水理学から始めましょう。
❌ よくある誤解③：「公式を暗記すれば理解できる」
力学で大切なのは「なぜその公式が成り立つか」のイメージです。公式を丸暗記しても、現場の条件が変わると対応できなくなります。意味を理解したうえで計算練習を積むことが近道です。
７．この記事のシリーズ一覧
土木３力学の各論は、以下のシリーズ記事で詳しく解説しています。興味のある力学から読み始めてください。
| 力学 | 記事タイトル（予定） | 難易度 |
|---|---|---|
| 構造力学 | 支点・反力・曲げモーメントの基本をゼロから解説 | ★☆☆ |
| 構造力学 | 断面二次モーメントとは？H形鋼の強さの理由 | ★★☆ |
| 水理学 | 流量・流速の計算方法——マニング式をわかりやすく | ★☆☆ |
| 水理学 | 常流・射流とは？フルード数の現場での使い方 | ★★☆ |
| 土質力学 | 地耐力の確認方法——N値から許容支持力を求める | ★☆☆ |
| 土質力学 | 土圧とは？クーロン土圧の計算を現場目線で解説 | ★★☆ |
８．まとめ
- 土木３力学＝構造力学・水理学・土質力学の総称で、土木設計・施工管理の根幹となる。
- 構造力学は「壊れないか」、水理学は「水がどう流れるか」、土質力学は「地面は安全か」を計算する。
- 実際の現場では３つが組み合わさって使われ、どれか一つが欠けても安全な構造物は作れない。
- 初心者は「自分の現場で使う力学」から入り、公式暗記よりも意味の理解を優先するのがコツ。
最後まで読んでいただきありがとうございます。この記事が土木３力学の入口として役立てば嬉しいです。次の記事でもぜひお会いしましょう！
