スマホでサッと使える“器高式レベル計算”アプリを公開しました｜水準測量の計算を自動化！

現場で器高式の水準測量をしていると、

• 「BM + BS で器高を出して…」
• 「FS を引いて GH を計算して…」
• 「T.Pが入ると器高が変わって…」
• 「計画高との差も計算して…」

と、どうしても計算が多くなりますよね。

そこで今回、器高式水準測量の計算を自動化できる Web アプリを作りました！

スマホからサッと開いて、FS を入力するだけでIH・GH・FH・差分まで一気に計算できます。

T.P（盛り替え）にも対応しているので、現場での仮設計画・出来形確認にも使えます。

器高式 水準測量アプリはこちら

こちらから飛べます↓

レベル水準測量アプリ【器高式】

ホーム画面に追加しておけば、
オフラインでも使える PWA（アプリ）仕様になっています。

このアプリでできること

この Web アプリでは、器高式水準測量に必要な以下の計算をすべて自動化しています。

• 器高 IH = BM + BS
• 地盤高 GH = IH − FS
• 計画高 FH の入力
• 差（GH − FH）の自動計算
• T.P（器械据え替え）による IH の更新

T.Pが入っても「TP用BS(m)」を入力すれば自動で器高切り替えが行われます。

入力する項目

アプリには以下を入力します。

■ 基本条件（上部カード）

• BM（基準点標高）
• 初回 BS

ここで最初の器高が決まります。

■ 測点ごとに入力するもの

• 測点名（任意）
• TP用BS（T.Pのときのみ）
• FS
• FH（計画高）
• 備考（自由入力）

FS と FH を入れれば、IH・GH・差は自動で計算されます。

器高式の基本計算（わかりやすく）

器高式の基本はとてもシンプルです。

• ① 器高を求める：IH = BM + BS
• ② 地盤高を求める：GH = IH − FS
• ③ 計画高との差：差 = GH − FH
• ④ T.P（盛り替え）：T.Pの行で TP用BS を入力すると、

その行の「GH + TP用BS」→ 新しいIHとして次の行から計算されます。

実際に計算してみよう

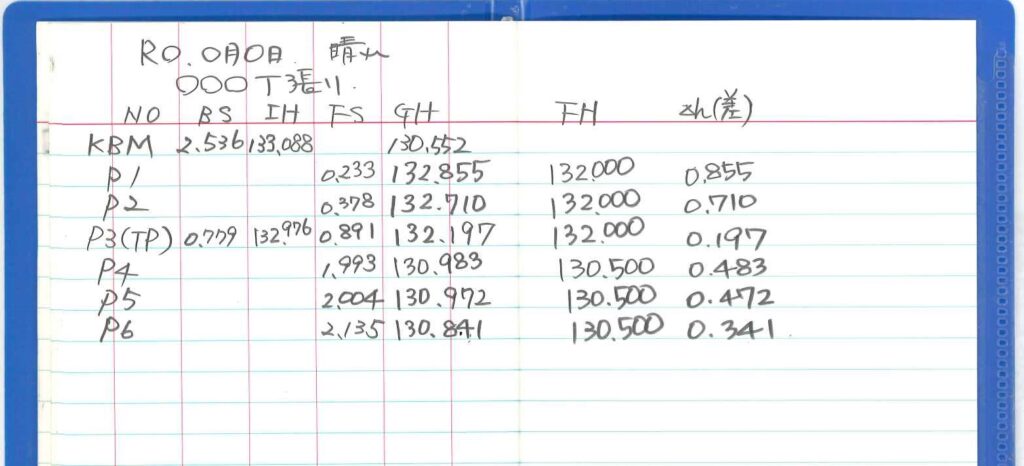

レベルブックに記入しているのは、実際に計算機で計算した数字です。
この数字をアプリで計算してみましょう。

使い方手順

ここでは実際の操作手順を紹介します。

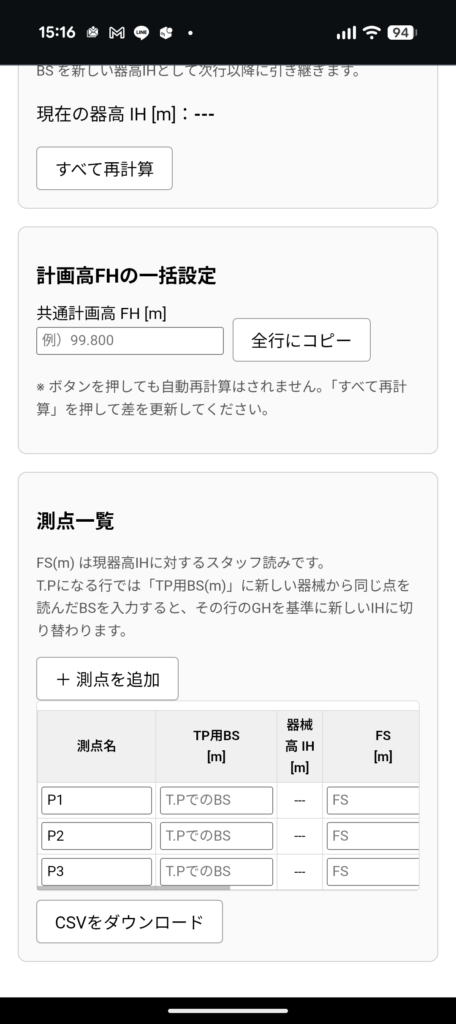

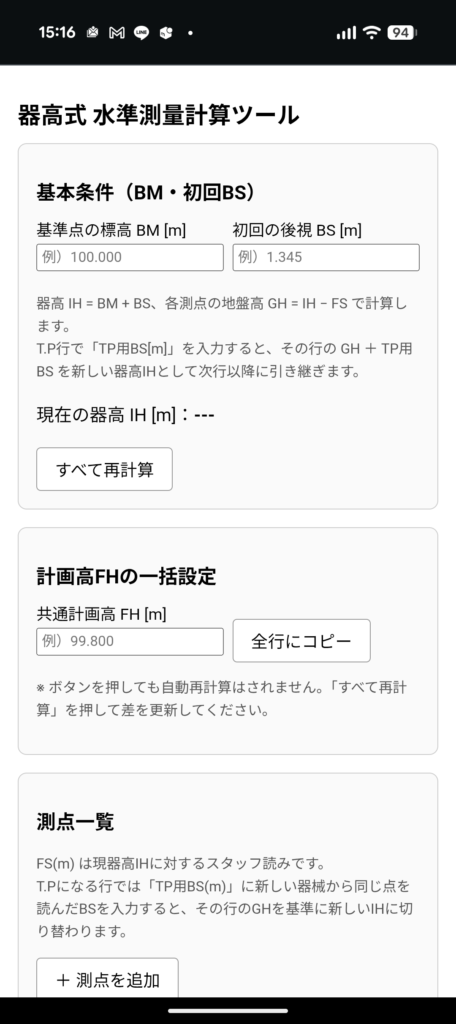

① アプリを開く

こちらから飛べます↓

レベル水準測量アプリ【器高式】

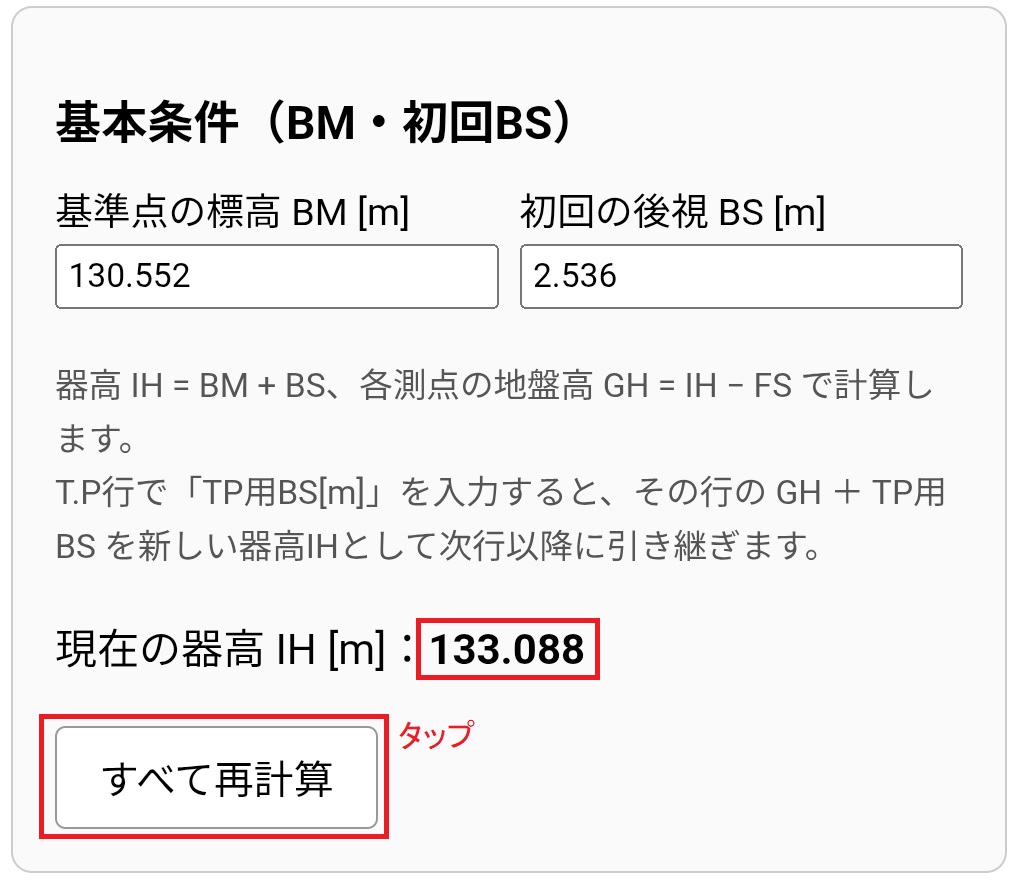

② BM と 初回BS を入力

画面上部の「基本条件」に入力します。

✔ BM（例：100.000）
✔ 初回BS（例：1.345）

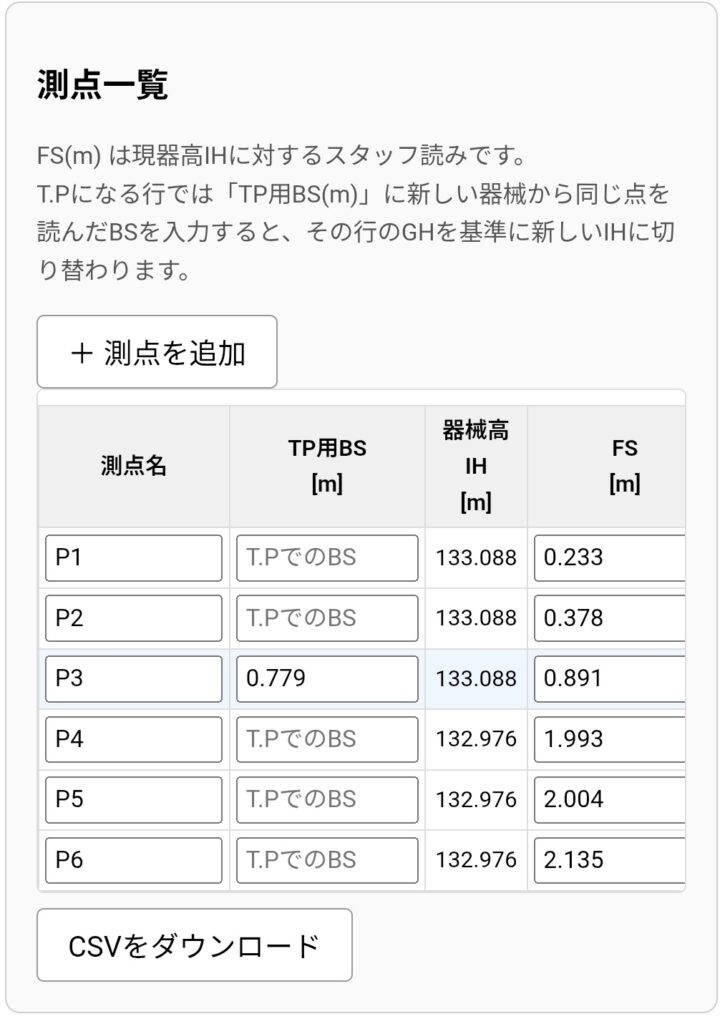

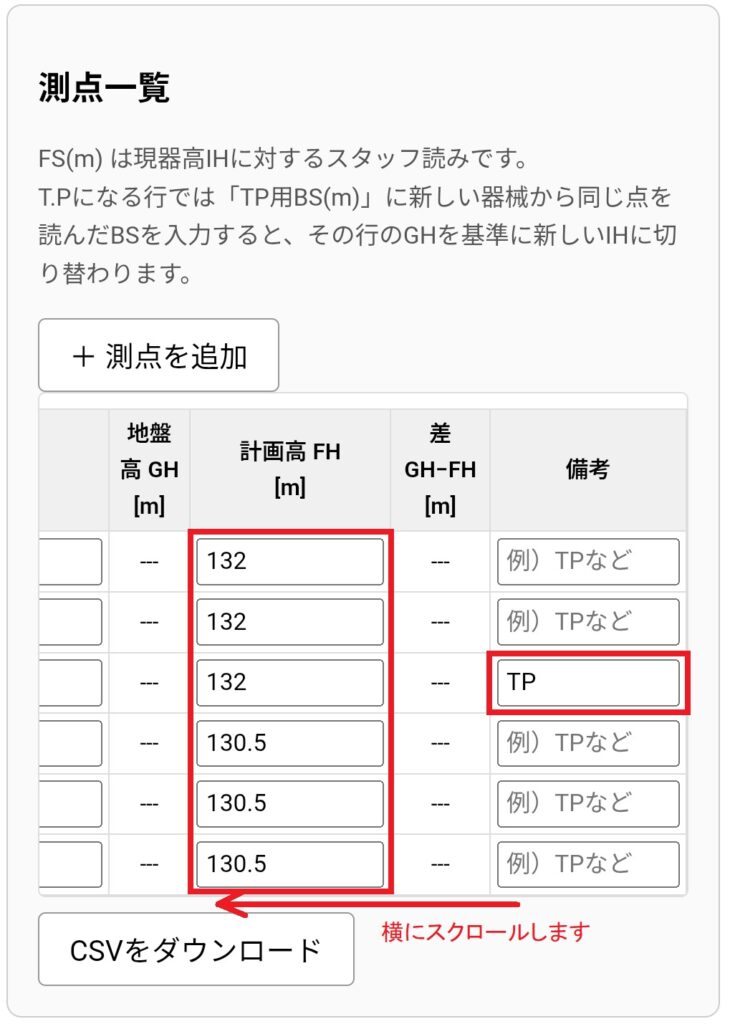

③ 測点ごとに FS と FH を入力

3行（P1～P3）が最初から用意されています。

• FS → 地盤高 GH が計算される
• FH → 差（GH−FH）が計算される

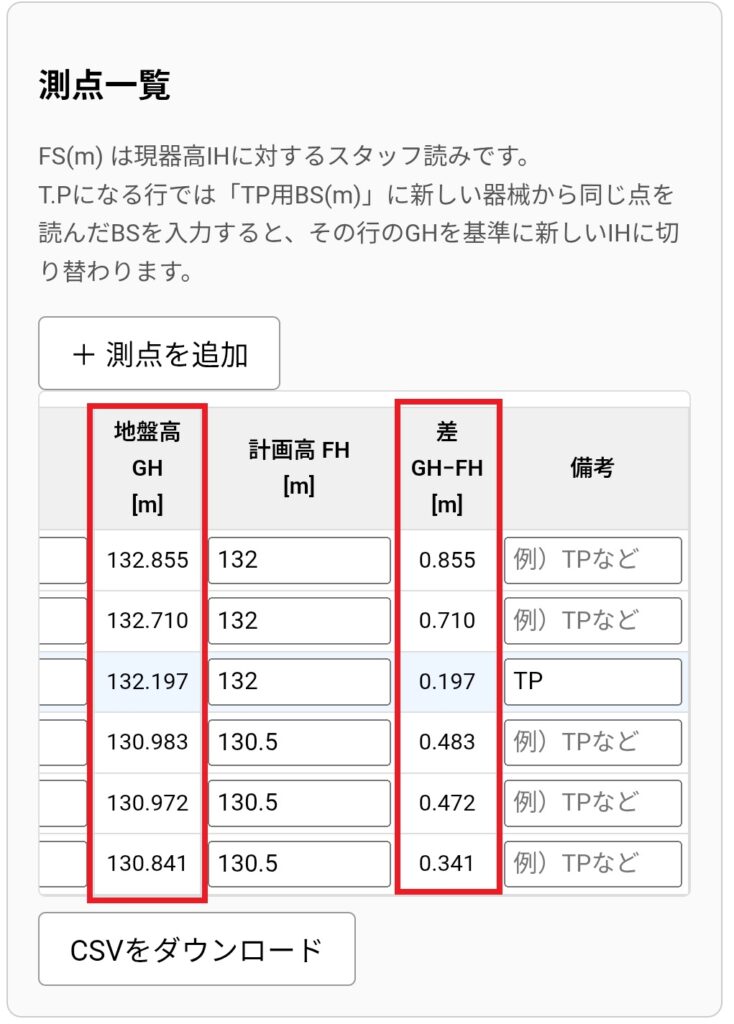

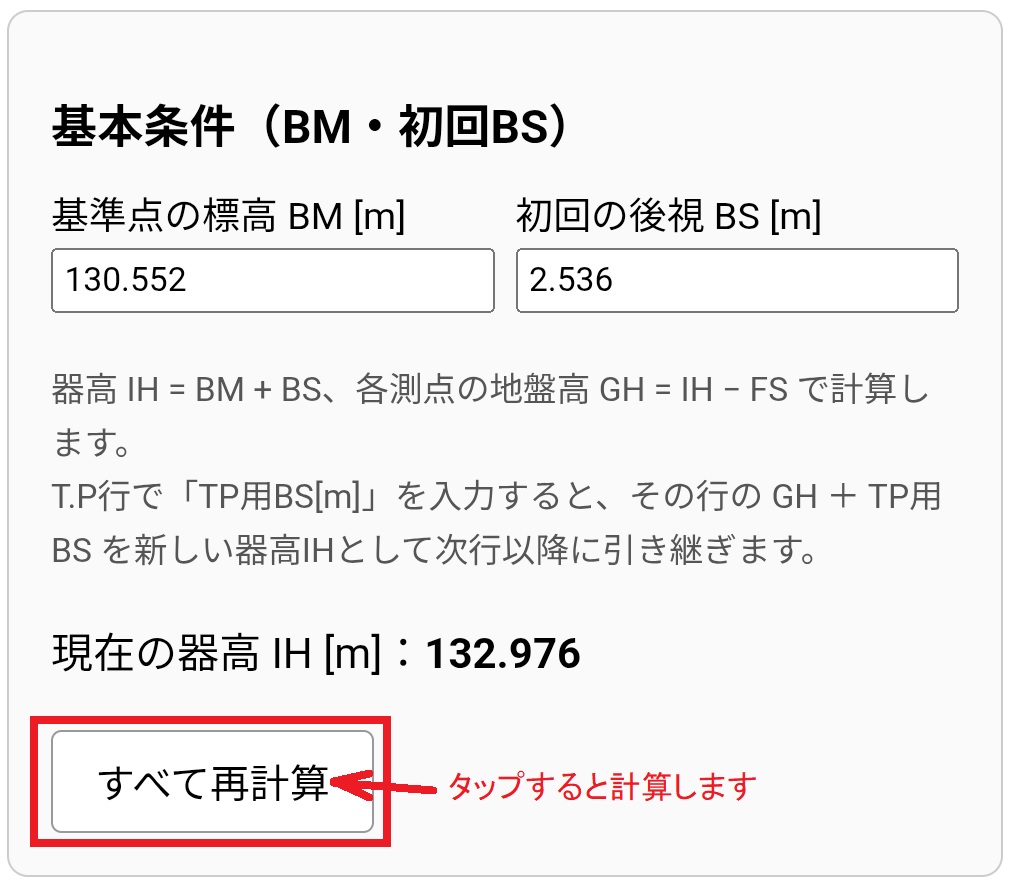

入力が終わったら「すべて再計算」タップすると地盤高G.Hや差を計算します。

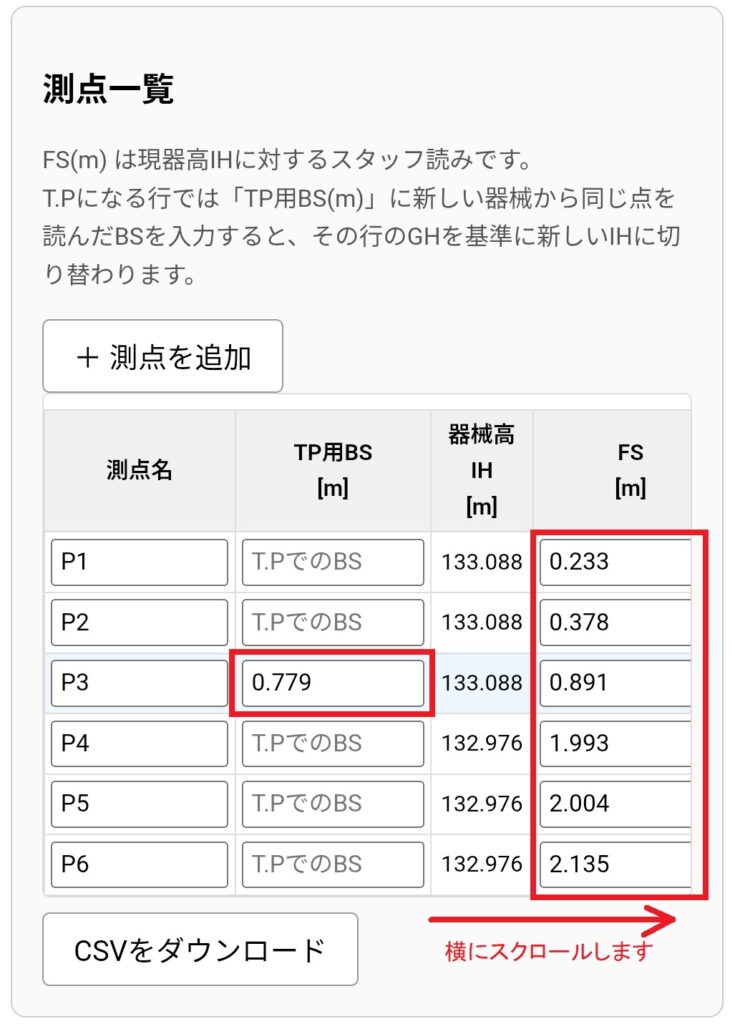

④ T.P のときは「TP用BS(m)」を入力

器械を据え替えた場合、その T.P の行に、TPS用BS（例：0.779）を入れると、以降の測点で新しい IH が使われます。

⑤ 必要に応じて測点を追加

「＋測点を追加」でどんどん行を増やせます。

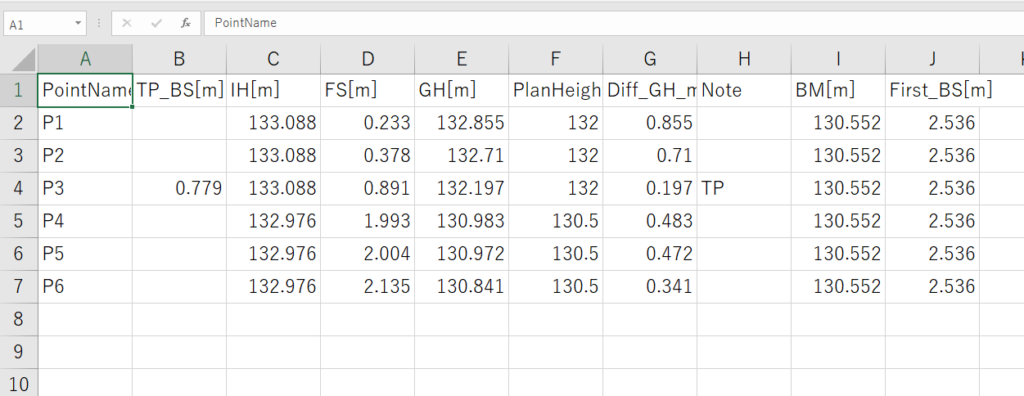

⑥ CSV書き出しでパソコンに保存

画面下の「CSVをダウンロード」から、測点一覧をそのままGoogleドライブなどに保存できます。

• 点名
• TP用BS
• IH
• FS
• GH
• FH
• 差
• 備考
• BM
• 初回BS

が1ファイルにまとまります。

CSV出力してパソコンで整理も可能

Excel や Googleスプレッドシートで管理したい方はCSV書き出しが便利です。

現場写真と一緒に提出資料を作るときにも役立ちます。

開発の背景

若手技術者の育成をしている中で、「器高式の計算は慣れないと間違えやすい」という声が多くありました。

特に：

• 現場で急いでいると計算間違いしやすい
• T.P が入ると計算が複雑
• メモ帳だとあとから整理しづらい

という課題があったため、スマホでサッと使えて、計算ミスをなくすツールを作りたいと考えました。

おわりに

器高式水準測量アプリは、現場でのちょっとした確認や出来形チェックに便利です。

スマホでパッと開けて、FS を入力するだけでGHも差も出るので初心者の方にも使っていただけると思います。

こちらから飛べます↓

レベル水準測量アプリ【器高式】

ホーム画面に追加するとアプリとして使えますので、ぜひお試しください。
