HO_CAD pao「円弧・楕円弧」の基本操作【初心者向け解説】

HO_CAD paoでは、「（：円弧・楕円弧」コマンドを使って、円弧や楕円弧を簡単に作成できます。

最初は少し操作が多く感じますが、基本は「どの点を、どの順番でクリックするか」だけです。

円弧コマンドの基本

［（］コマンドでは、次の2つの円弧作成方法があります。

• 1回クリック：3点指示円弧モード

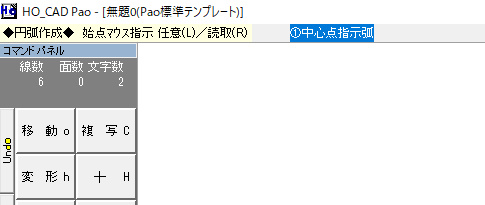

• 2回クリック：中心点指示円弧モード

まずは 3点指示円弧 から覚えるのがおすすめです。

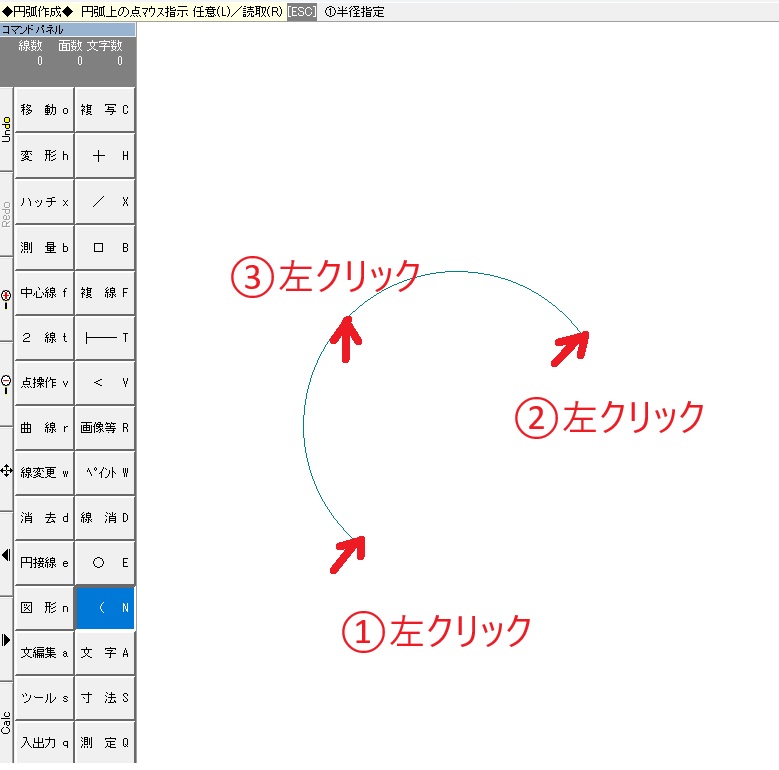

① 3点指示円弧とは？

3点指示円弧とは、

1. 円弧の始点
2. 円弧の終点
3. 円弧が通る中間点

この 3点を順番にマウスで指定して円弧を作る方法です。

重要ポイント

• 作成される円弧は 常に反時計回り
• 「始点」「終点」という言葉はクリックする順番 を表しているだけ
• 円弧の向きを意識する必要はありません

①円弧作成：始点の指示

円弧のスタート位置（始点）を指定します。

• 左クリック：任意点で円弧の始点指示

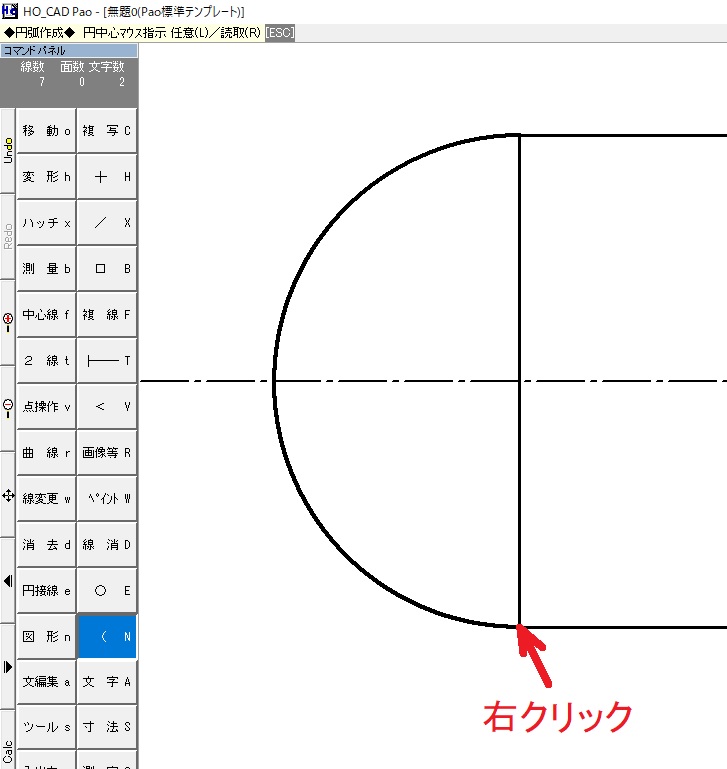

• 右クリック：既存の点（読取点）で円弧の始点指示

図面上の線端や交点を使いたい場合は「右クリック」が便利です。

②円弧作成：終点の指示

次に、円弧の終わり位置（終点）を指定します。

• 左クリック：任意点で終点指示
• 右クリック：読取点で終点指示

この時点では、
まだ円弧の形は確定していません。

③円弧上の点（通過点）の指定

最後に、円弧が「どちらにふくらむか」を決める点を指定します。

• 左クリック：任意の位置
• 右クリック：読取点

この3点目で、円弧の形状が確定します。

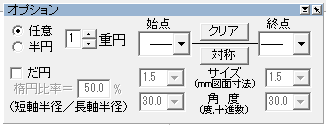

円弧のオプションパネルについて

円弧作成中は、画面上に 円弧のオプションパネル が表示されます。

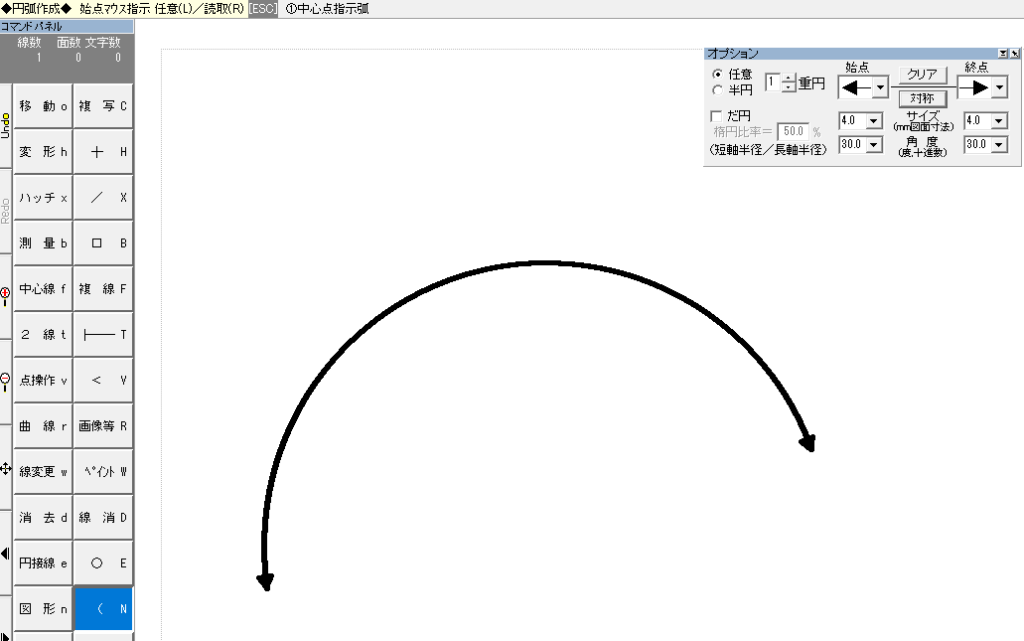

• 円弧には 端点マーカー が表示されます
• ※楕円弧の場合は端点マーカーは付きません

半径を数値で指定したい場合

指定半径［　］の使い方

「だいたいの形」ではなく正確な半径の円弧を描きたい場合は、数値入力が便利です。

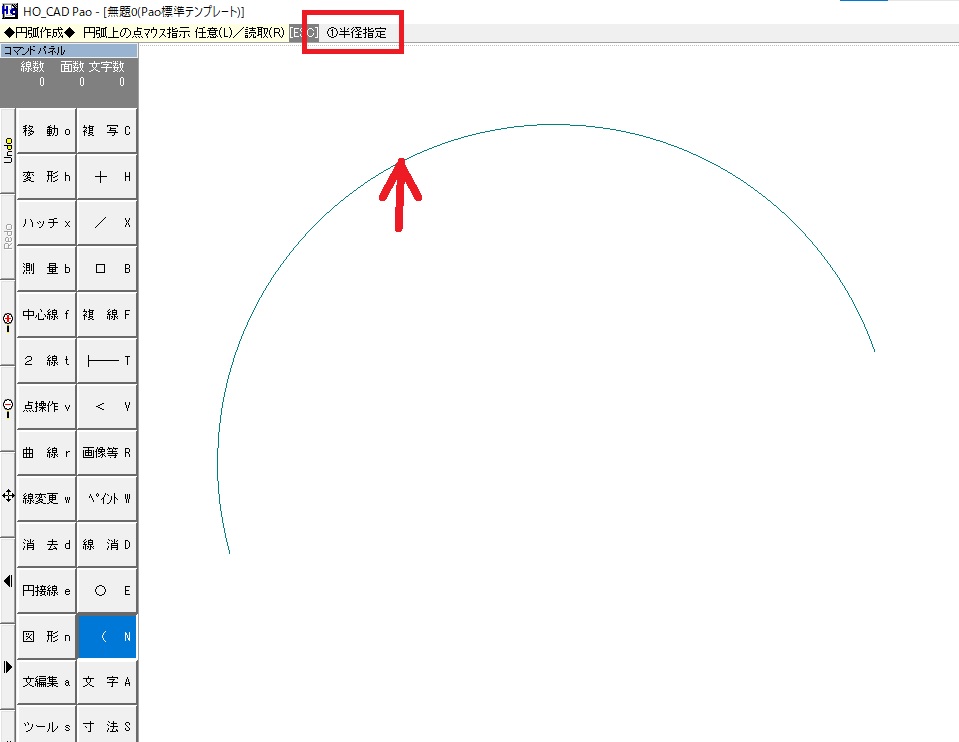

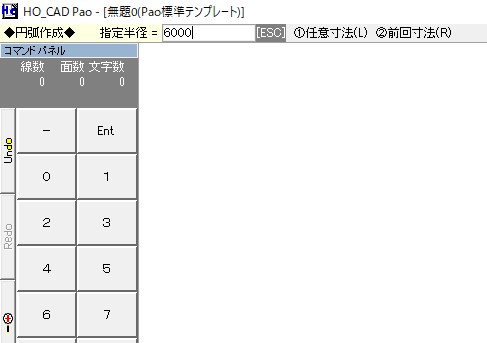

①半径指定をクリックまたは「１」を押します。

数値入力ボックスに円弧の半径を入力します。（例として6000）

• 左クリック：半径設定を解除してマウスに従う任意半径円弧の作成に戻る
• 右クリック：前回設定した半径を使用する（前回の寸法は入力ボックスのデフォルト値）

入力値は、現在の作図単位（m・mmなど）に従います。

② 中心点指示円弧とは？

中心点指示円弧は、

1. 円の中心
2. 円弧の開始方向
3. 円弧の終点

を順番に指定して作成する方法です。

半径が明確な円弧を描くときに向いています。

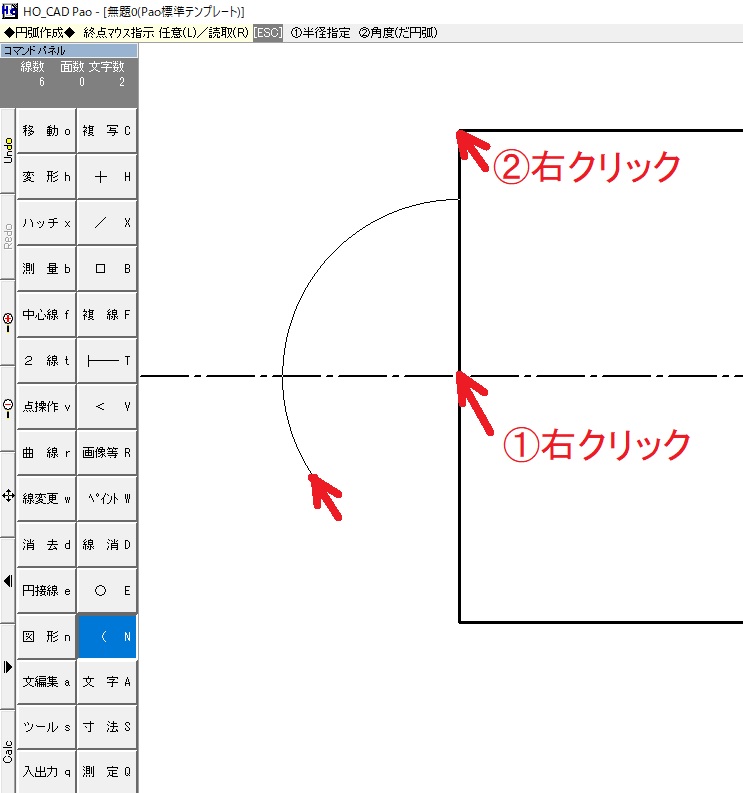

①円の中心を指定する

• 左クリック：任意点
• 右クリック：読取点

この時点で、半径指定や（楕円の場合は）角度指定も行えます。

②円弧の開始方向を指定

中心点から見た円弧のスタート方向をクリックで指定します。

• 円弧は常に 反時計回り に作成されます

円弧の終点を指定

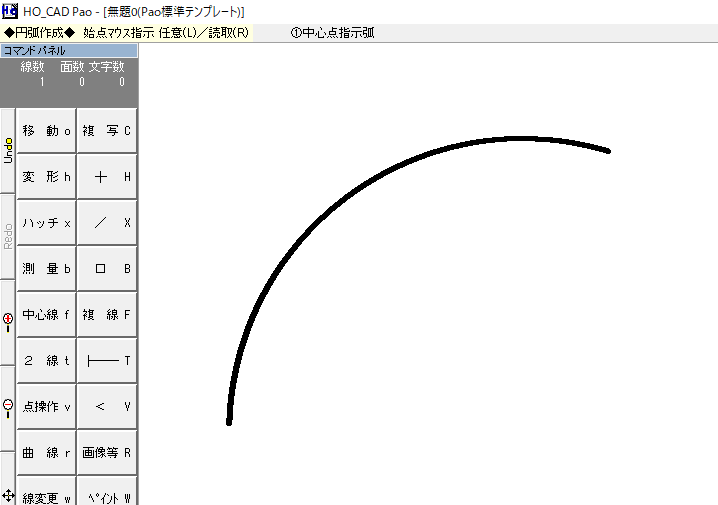

最後に円弧の終点を指定して、作成完了です。

• 左クリック：任意点
• 右クリック：読取点

楕円弧の角度指定について（補足）

楕円弧を作成する場合は、長軸の傾き角度を指定できます。

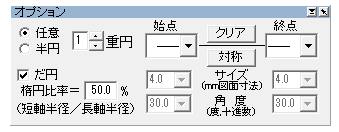

オプションパネルの「だ円」にチェックマークを入れて、楕円比率50.0%（短軸半径/長軸半径）とすると、下の図のようになります。

指定角度 =［　　］の入力形式

1. 任意角（Ｌ）：角度指定が解除される
2. マウス角度（Ｒ）：マウス指示による角度指定シークェンスに入る
3. 入力種別：角度の入力種別の切替え
4. 前回角：前回使用した角度のセット

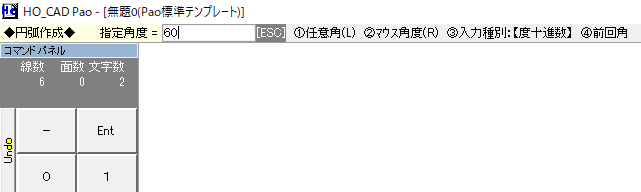

回転角を入力すると線の作成角度が固定されます。（例：60度）

角度の入力方法

1. 度十進数 　D.ddddd形式で指定
2. 度．分秒　　D.MMSSsss形式で指定
3. 勾配（％） 　水平方向に対する垂直方向のパーセンテージで指定（道路勾配など）
4. Ｙ：Ｘ比率　　垂直方向に対する水平方向の比率で指定（土羽勾配など）

円弧だけを使う場合は、この角度指定は 無理に覚えなくてOK です。

まとめ（初心者の方へ）

• 最初は 3点指示円弧だけ覚えれば十分
• 「始点 → 終点 → ふくらみ方向」の順でクリック
• 円弧は常に 反時計回り
• 数値指定は「慣れてから」でOK

HO_CAD paoの円弧機能は、丁張図・構造図・道路線形など、現場図面で必ず使います。

まずは簡単な図で、何度かマウス操作を試してみてください。
