このブログでは、小規模の現況平面図と横断図を【TS(ﾄｰﾀﾙｽﾃｰｼｮﾝ）】と【HO_CAD pao】を使って作成してみたいと思います。
今は「点群データ」や「BIM,CIM」のキーワードが目に付く時代なのですが、小規模現場の土量や簡単な地形測量にはトータルステーションで水平距離・水平角度・高低差を測定しています。
測量したデータを野帳（レベルブック）に記入しHO_CADの「測量」コマンドを使用して座標化（X,Y,Z）し、図面化(平面・横断）していきます。
今回はそのHO_CAD paoの「測量」コマンド使って、トータルステーションで測量した水平距離・水平角度・高低差を平面図と横断図にしていく方法についてわかりやすく解説します。
測量
例として、下の写真の赤い線で囲んだ場所にある土砂を撤去するのにおおよその土量を算出するために測量をします。
トータルステーションを使って放射状に「水平距離・水平角度・高低差」を計っていきます。
測定する前にターゲットを置く場所を予めスプレーなどでマーキングしておくと、TSを設置して、すべて見渡せることができるポイントを探せるのでおススメです。
横断図を作成することをイメージして、横断方向に測定する位置がくるようにマーキングします。
そして、平面図を作成することもイメージして、ターゲットをどの場所に置いたのかが分かるように、予め野帳に略図を書いておきましょう。
TSでの水準測量はターゲットの高さを最初に置いたポイントの高さのまま変えずに最後まで測量します。
ターゲットを変えずに測量する理由についてはこちらのブログ「トータルステーションで水準測量。光波で高さを測量しよう」で詳しく解説しております。
測量データ
現地の任意の点にトータルステーションを据付けて、先ほどマーキングしたポイントを測定します。
①のポイントを0セット(０度０分０秒）して、②～㉓までの水平距離・水平角度・高低差を全て測定しました。
高低差を計算して標高を求めよう(水準測量)
高低差のデータから現場内だけの標高を求めていきます。
①のポイントを、標高GH＝10.000ｍとして、㉓までの標高を求めてみましょう。
標高の計算は、高低差の符号「+・－」を逆にして通常のレベルと同じ器高式で計算します。
+0.031は-0.031にします。
-0.545は+0.545です。
器械高IH＝10.000+（-0.031）＝9.969
②GH＝9.969-（+0.545）＝9.906
といったように計算していきます。
トータルステーションで水準測量する方法や計算方法については先ほど紹介したブログかYouTube「トータルステーションで水準測量。光波で高さを測量しよう」で詳しく解説しております。。
HO_CAD pao
HO_CADはWindows上で作動する２次元汎用CADです。
低スペックなパソコンでもサクサク作動します。
HO_CAD paoからはExcelでいうsheet(シート)のように、ウィンドウを複数立ち上げることができて、図面間の複写・移動が簡単にできます。
「SFX」ファイル規格に対応しています。
画像ファイルを図面に貼り付けることができます。
HO_CADの「測量」
CADの図面上に測量したデータを座標にして表示させたいと思います。
用紙の設定は「A4」
縮尺は「1/100」
TSから０セットした①のポイントまでの距離が13.439mなので、「線」と「複線」を使って画面に13.439を作ります。
座標系の設定
次に「測量」をクリックして、座標系を設定します。
上の「③座標系設定」をクリックします。
画面の線が交差している部分をTS器械点、上の線が交差している部分を０セットした①のポイントとします。
TSの器械点を座標系（0，0）とします。
下の図のように、線の交差部分を「右クリック」します。
XY座標が（0，0）で「OK」をクリックします。
器械点と０セットのポイントを座標へ変換
座標系を設定し終わったら、器械点と０セットした①のポイント13.439の２点の座標を図面上から拾います。
「測量」から上の「①測点編集（L）」をクリックします。
次に「①図面から拾う（R）」をクリックします。
下の図のように、線の交差部をそれぞれ「右クリック」して「OK」をクリックします。
画面上に座標ポイントが表示されます。
測点名を変えることもできますが、そのまま器械点を「pt-1」、０セットした①を「pt-2」としました。
「pt-2」の標高も「10.000」と入力します。
測量データを平面図へ
放射トラバース
②～㉓の測量したデータを入力します。
下の図のように「測量」の「⑦放射トラバース」をクリックします。
「器械点マウス指示」と表示されるので、「pt-1」を左クリックします。
次に、「後視点マウス指示」と表示されるので０セットした「pt-2」（①）をクリックします。
「放射トラバース計算」のウィンドウが表示されるので、②から㉓までのデータを入力します。
「測定水平角」の入力方法は、356度3分40秒を「356.0340」と入力します。
「測定距離」は水平距離をメートル単位で入力します。
「マーク」は画面上に表示されるポイントの形を１５種類の中から選べます。
「サイズ」はマークの大きさを変えることができます。
「測点種別」は「なし・非表示・現況点・筆界点・図上点・引照点・基準点・図根点・多角点・幅杭」の中から選択できます。今回は現況点に設定します。
「標高桁」は「無・１桁・２桁・３桁」から選択できます。今回は３桁にします。
野帳の測量データを入力し終わったら、「計算開始」をクリックします。
画面上に座標に変換されたポイントが表示されます。
「計算結果を保存してよろしいですか」と表示されるので、「①保存」をクリックします。
標高の入力
次に標高を入力します。
画面左下の四角い部分「測点一覧表」をクリックします。
表示された表に、先ほど計算して野帳に記入した標高を下の図のように入力します。
入力し終わったら、「右上の「編集を適用」をクリックします。
画面には測点名と点だけが表示されているので、標高も表示させます。
標高にチェックマークを入れて「OK」をクリックします。
画面に標高が表示されます。
平面図の作成
野帳に書いた略図を参考に、点と点を線で結びます。
横断線と中央線(センター)を入れて平面図を仕上げます。
今まで作成した図面を複写して、別シートに貼り付けています。
CAD上で距離を測定します。
中央線に沿って横断線までの縦断距離と、中央線から横断方向に横断距離を測定して、画面に表示しました。
測点は、+0.00、+1.16、+8.71、+12.20、+18.57、+33.02、+36.57としました。
横断図作成
平面図に表示してある「標高」と「横断距離」をもとに横断図を作りましょう。
＋18.57の横断図を作図してみます。
測量した⑤⑥⑮⑲㉓の横断距離と標高を平面図から確認します。
⑤＝センターからL3.611、標高H＝9.734
⑥＝R0.836、H＝9.190
⑮＝R0.836+2.516、H＝7.175
⑲＝R0.836+2.516+6.766、H＝6.787
㉓＝R0.836+2.516+6.766+4.236、H＝3.691
新たな画面を開いて、用紙サイズをA3、縮尺を1/100と設定します。
下の図のように、縦の線をセンターとして引いて、横の線を標高H=3.000mとします。

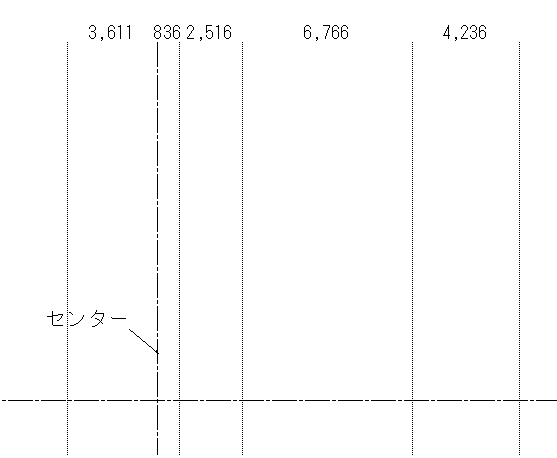

そして、センターから補助線で「複線」を引いていきます。
複線の寸法は、先ほど確認したセンターからの横断距離です。
横断距離は、L3.611,R0.836+2.516+6.766+4.236で引きます。入力は㎜単位です。
次に標高の位置を表示していきます。
L3.611の位置の標高が9.734なので、横の線（標高3.0m）から上に6.734mの位置に点を表示します。

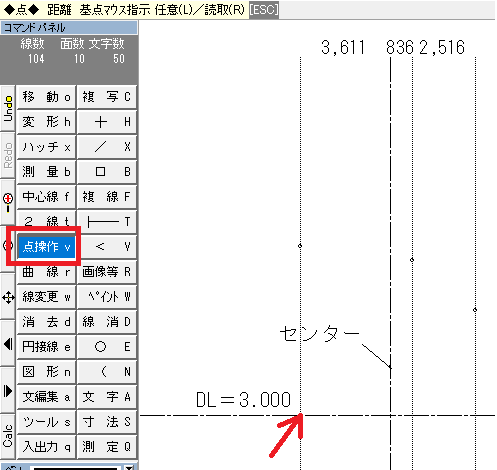

「点操作」をクリックします。
「①距離」をクリックします。
下の図のように基点マウス指示と表示されるので、赤い矢印の線の交差部を右クリックします。

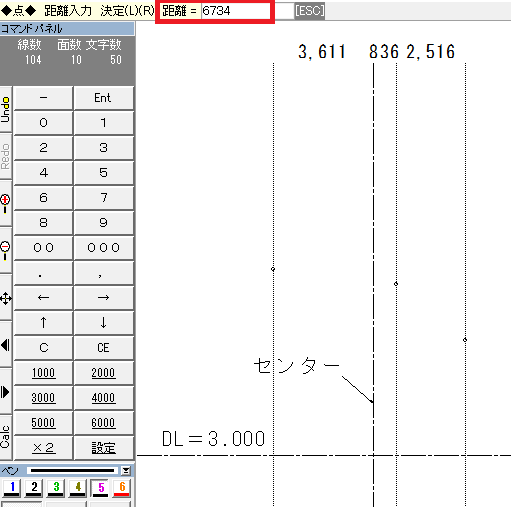

次に「距離」を入力します。
㎜単位で「6734」と入力します。

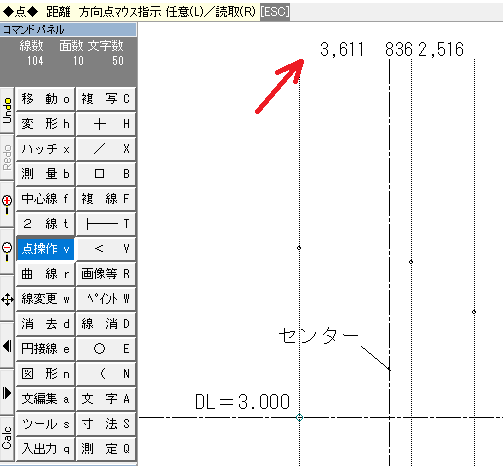

「方向点マウス指示」と表示されるので、基点から点を打つ方向を右クリックします。
クリックすると「点」が表示されます。

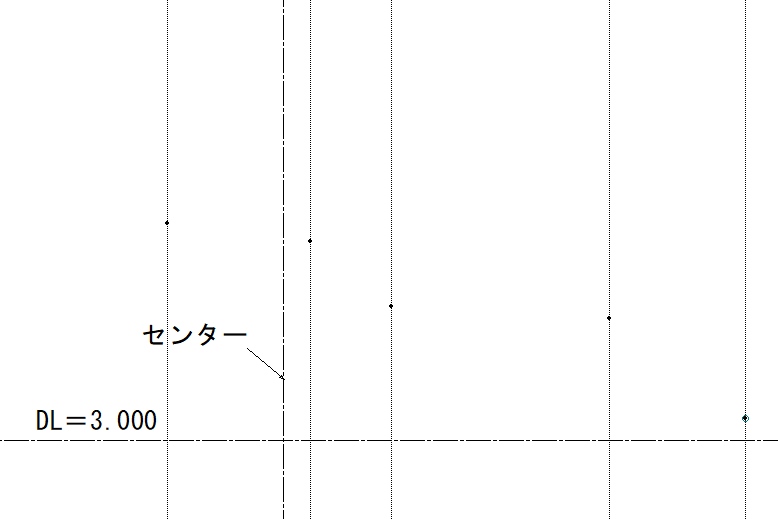

この操作を全ての補助線上で行うと、下の図のようになります。

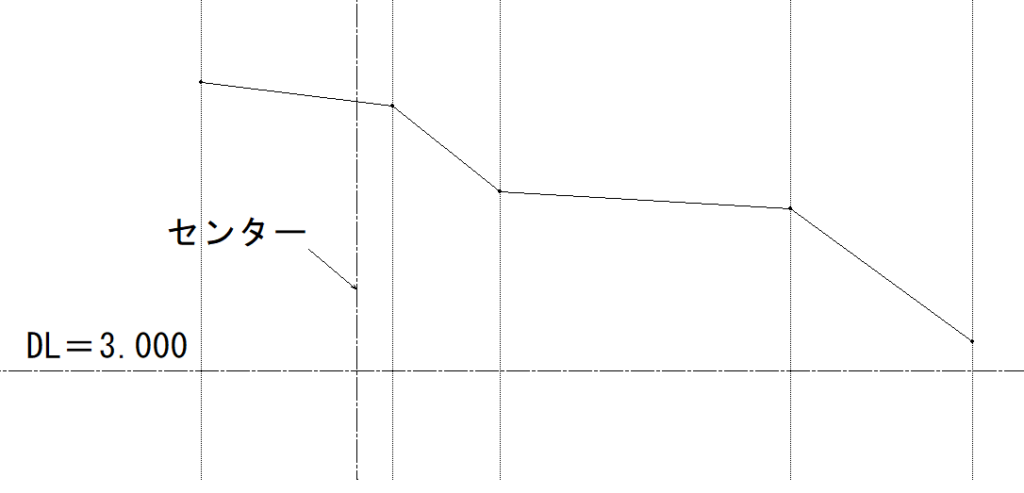

次に点と点を線で結びます。
以上の操作を、すべての測点で行い、計画線を入れると下の図のようになります。
土量計算をしてみよう
各測点の断面積を図面から測定して、土量計算をします。
測点+18.57の赤くペイントした部分の断面積を測定してみましょう。
一番下にある「測定」をクリックして「②面積」をクリックします。

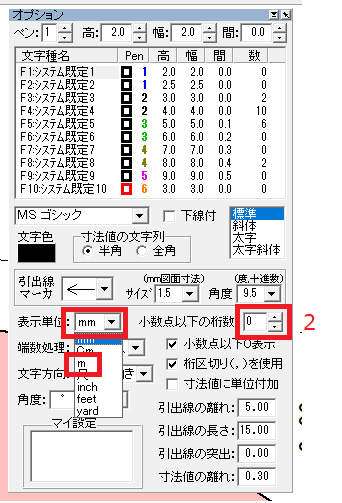

初期の設定が「㎜」単位で表示されるので、「ｍ」単位で少数以下第2位で面積を表示させます。
横断図の各折れ点を赤い色を囲むように右クリックしていきます。
クリックが終わると「面積＝37.64」と表示されます。
一覧表をクリックすると下の図のように表示されます。
これで面積の測定は終わりです。
この手順で、各横断図の断面積を測定していきます。
測定した断面積を「平均断面法」で土量計算（体積㎥）をExcelで計算します。
左から、測点と各横断面までの距離を入力します。
断面積は、先ほど横断図から測定した値を入力します。
平均断面積は、隣り合った測点の断面積を平均したものです。
土量は、平均断面積×単距離で計算します。
各測点の土量を合計して890m3という体積を計算することができます。
まとめ
このブログでは、トータルステーションで測量したデータを、HO_CAD paoで平面図と横断図を作成し、Excelで土量計算するところまでを解説しました。
この測量は、小規模な現場の大まかな土量を把握するのにおススメです。
手順は次の通りです
- トータルステーションで放射状に地形の変化点を水平距離・水平角度・高低差のデータを測定する。
- 高低差のデータを標高にする。
- HO_CADの「測量」コマンドを使用して、水平角度・水平距離を座標化する。
- 座標化した点を線で結び、平面図を作図する。
- 中心線と横断線を作成した平面図に入れて、縦断距離と横断距離を図面上で測定する。
- 測定した横断距離と計算で求めた標高をもとに横断図を作図する。
- 作図した横断図に計画線を入れて各測点の断面積をHO_CADの「測定」を使い面積を求める。
- 求めた面積を、Excelを使用して平均断面法で土量を求めます。
以上になります。
このブログが皆様のお役に立てればとてもうれしいです。
最後まで読んでいただきありがとうございました。
